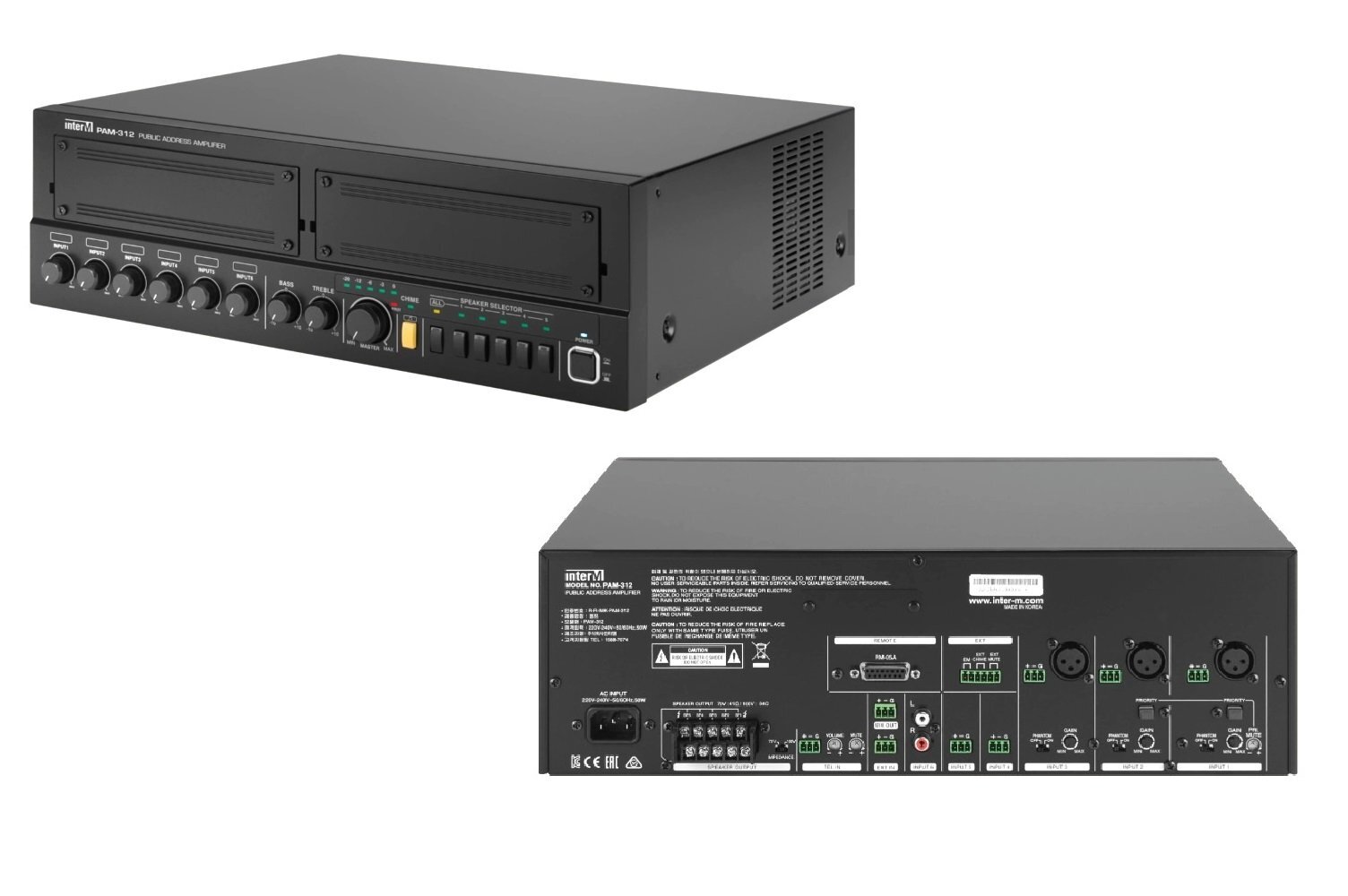

Назначение изделия
Модульный микшер-усилитель предназначен для построения многозонных систем оповещения и музыкальной трансляции. Микшер-усилитель подойдет для организации систем оповещения и громкоговорящей связи в школах, небольших бизнес центрах и торговых павильонах, магазинах и супермаркетах.
Особенности
? 5 зон трансляции. Выбор одной или нескольких зон трансляции осуществляется с помощью кнопочного селектора;
? Автоматическое оповещение о пожаре. Реализуется путем трансляции тревожного сообщения из микросхемы голосового файла при поступлении управляющего сигнала от охранно-пожарной сигнализации;
? Приоритетный вход АТС. Вход АТС (TEL IN) обладает наивысшим приоритетом и предназначен для подключения АТС с сигналом линейного уровня для организации громкой связи с телефонов;
? 2 приоритетных универсальных входа. Входы INPUT1, INPUT 2 оснащены кнопками включения/отключения приоритета второго уровня;
? Генератор сигнала ГОНГ. Запуск трансляции тонального сигнала возможен тремя способами: нажатием кнопки CHIME на передней панели, удаленным замыканием контактов EXT CHIME на задней или с подключаемой микрофонной панели RM-05A;
? Цифровой усилитель мощности. Выходной каскад усилителя работает в импульсном режиме, что обеспечивает высокий КПД, низкое энергопотребление, малые габариты и вес;
? Подключение микрофонной панели RM-05A. Для передачи речевых сообщений в выбранные зоны. Максимальное удаление панели от усилителя 3 м;
? Установка дополнительных модулей. Возможна установка двух дополнительных модулей из числа PAM-FMT (FM тюнер), PAM-CDU (СD/MP3 проигрыватель), PAM-BTU (Bluetooth), PAM-SDU (SD проигрыватель), PAM-MPM4A (медиапроигрыватель);
? Раздельная регулировка уровня входных сигналов. Осуществляется регуляторами, расположенными на передней панели;
? 2-полосный эквалайзер. Регулировка АЧХ на ±10 дБ на частотах 100Гц (BASS) и 10 кГц (TREBLE);
? Индикация уровня выходного сигнала. С помощью линейки светодиодных индикаторов можно оценить уровень выходного сигнала;
? Дополнительный вход/выход. MIX OUT линейный выход микшированного сигнала на внешний усилитель или записывающее устройство. EXT IN линейный вход с внешнего микшера для увеличения количества входов;
? Удаленное управление усилителем. Полное приглушение трансляции, дистанционный запуск сигнала ГОНГ, запуск тревожного сообщения осуществляются через соответствующие управляющие входы EXT MUTE, EXT CHIME, клеммы EM;
? Настольное/стоечное размещение. Установка в стандартную 19" стойку посредством кронштейнов из комплекта усилителя.
Дополнительное оборудование
Модули расширения:
(304918) PAM-MPM4A (INTER-M) Модуль медиа-проигрывателя
Громкоговорители:
(077021) SWS-03 (i) Громкоговоритель настенный 3 Вт;
(077009) CS-05(W) Громкоговоритель потолочный 5 Вт;
(269413) CU-410FO Громкоговоритель колонного типа, 10 Вт.
(077178) HS-S20 Громкоговоритель рупорный, 20 Вт.
Микрофоны:
(077152) RM-01 (INTER-M) Микрофон без кабеля
(077133) MC-093/1.5 Корд микрофонный, XLR-XLR
(077155) RM-05A (INTER-M) Микрофонная консоль
Бесперебойное электропитание:
(330241) UPS-1001 ИБП, 1000 ВА (900 Вт)
(228694) Delta DT 1240 - 2 шт.
или
(228695) Delta DT 1265 - 2 шт.
Шкаф:
(267938) ШРН-Э-12.500 Шкаф 12U телекоммуникационный 19" настенный
(240100) МС-40 Полка перфорированная консольная, до 15кг
(265491) ТСВ-45 Полка 19" выдвижная с телескопическими направляющими, до 30кг
Выходная мощность, Вт 360 | Максимальная потребляемая мощность, Вт 775 |
Количество зон вещания 5 | Диапазон регулировки тембра, дБ ±10 |
Коэффициент нелинейных искажений, не более, % 1 | Диапазон рабочих температур, °С -10…+40 |
Частотный диапазон, Гц 80 - 15 000 | Напряжение питания, В 230 |
Отношение сигнал/шум (линейный вход), не менее дБ 70 | Габаритные размеры мм 420х132х358 |
Отношение сигнал/шум (микрофонный вход), не менее дБ 55 | Масса нетто, кг 6.93 |
