Назначение изделия

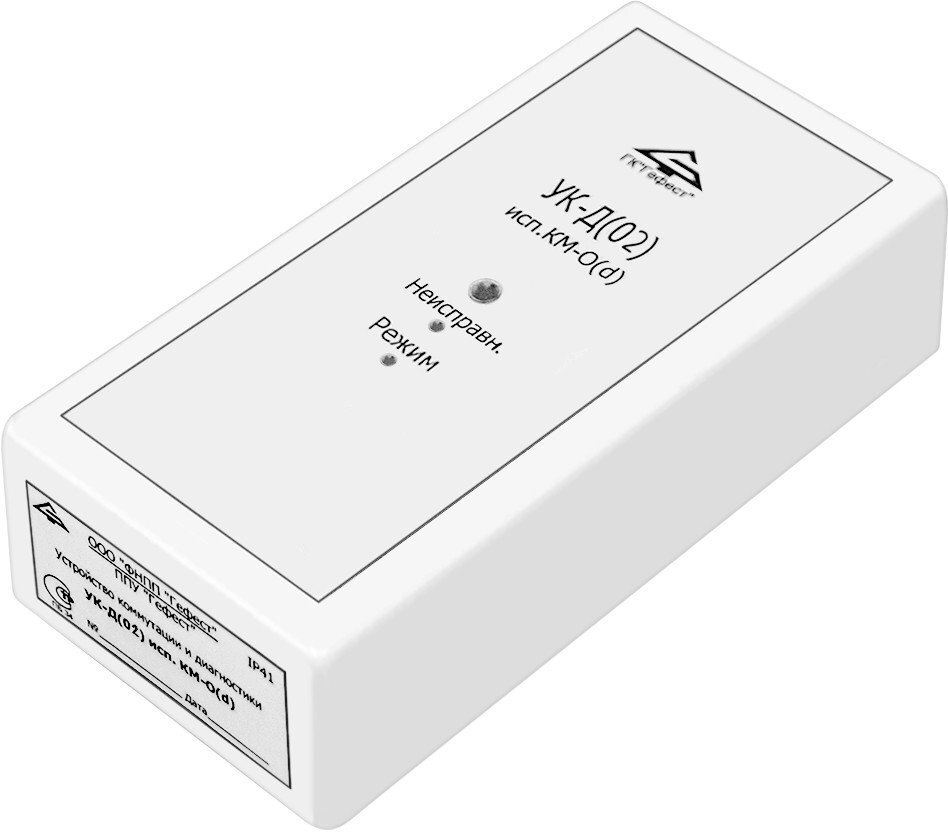

УК-Д (02) включается в диагностируемую линию связи управляющего устройства: устройства контроля линий связи и пуска базового УКЛСиП (Б) или устройства контроля линий связи и пуска релейно-прецизионного УКЛСиП (РП).
УК-Д(02) применяется для контроля целостности цепей исходно выключенных и исходно включенных обмоток исполнительных элементов, работающих от сети 220 В.
При подключенных и исправных исполнительных элементах устройство формирует в ЛС сигнал «Норма». При обрыве линии или неисправности обмотки исполнительного устройства УК-Д(02) формирует в ЛС сигнал «Неисправность».
В УК-Д(02) предусмотрено включение пускового реле с помощью технологического тумблера, установленного в устройстве.
Если полярность напряжения в линии связи изменилась на противоположную (режим «Пуск»), тогда срабатывает реле подачи или снятия напряжения с исполнительных элементов. При этом реле УК-Д(02) самоблокируется - это необходимо для удержания исполнительных элементов в режиме «Пуск» при возможной неисправности линии связи до УК-Д(02).
Особенности
УК-Д(02) обладает функцией «защелки», т.е. после включения пускового реле и снятия напряжения с линии связи реле продолжает находиться во включенном состоянии.
ОБРАЩАЕМ ВНИМАНИЕ на то, что испытания приборов УКЛСИП (С) и УКД (02) исп. КМ-О проводились только с приводами фирмы BELIMO. С остальными приводами испытания данных приборов не проводились!
Для возможности установки большого количества УК-Д(02) в ЛС УКЛСиП(Б) или УКЛСиП(РП), в устройстве предусмотрен «эстафетный» режим пуска. Команда «Пуск» передается по цепочке и пусковое реле в каждом следующем УК-Д(02) срабатывает с задержкой 100 мс по отношению к предыдущему.
Напряжение питания, B: | - кол-во релейных выходов 1 |
- по соединительной линии 24 | - коммутируемое напряжение, В 250 |
Ток потребления, мА: | - коммутируемый ток, А 1 |
- в дежурном режиме не более 5 | Степень защиты IP41 |
- в режиме «ПУСК» 30 | Диапазон рабочих температур, °С -30…+55 |
Параметры релейных выходов: | Габаритные размеры мм 145х72х37 |
