Назначение изделия

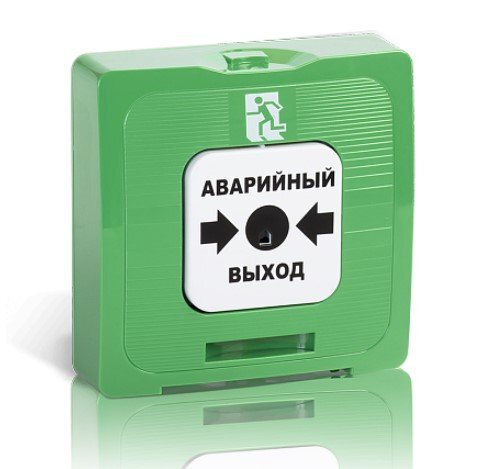

Элемент дистанционного управления ИР 513-10 предназначен для ручного управления различными инженерными системами с помощью нормально-замкнутых (НЗ) и нормально-разомкнутых (НР) контактов.
Элемент дистанционного управления ИР 513-10 предназначен для круглосуточной и непрерывной работы с любыми приборами и модулями, контролирующими шлейф сигнализации на замыкание либо размыкание. ИР 513-10 представляет собой устройство, осуществляющее формирование сигнала при нажатии на кнопку путем переключения «сухих контактов» перекидного типа. После нажатия на кнопку ИР остается во включенном состоянии. Снятие сигнала осуществляется возвратом кнопки в исходное положение. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм.
Особенности
ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.
ИР 513-10 исп.1 – с двумя группами переключающихся контактов, расположенными на двух платах.
Дополнительное оборудование
(251013) - Защитная крышка для ИПР 513-10
(247328) - Крышка для УДП 513-10
(317054) - Защитный кожух ЗК-5 для ИПР
(307832) - ЗЗСК-212 защитный сетчатый кожух для ДИП, ИП
Тип извещателя двухпроводный (НЗ/НР) | Габаритные размеры мм 88х85х46 |
Максимальное коммутируемое напряжение, не более, В 125 | Степень защиты IP31 |
Максимальный коммутируемый ток, не более, мА 1 000 | Диапазон рабочих температур, °С -40…+60 |
Масса, не более, кг 0.15 |
