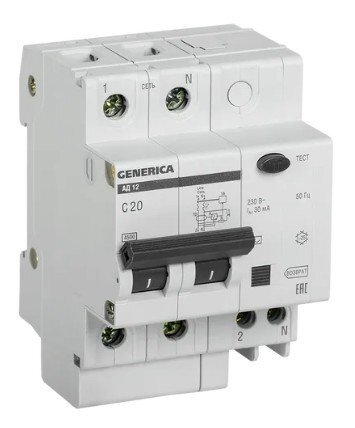

Назначение изделия
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставкой срабатывания 30 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования.
– защиту от перегрузки и короткого замыкания.
Особенности
- выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- защита от сверхтоков в каждом полюсе.
- предельная отключающая способность 4,5 кА.
Дополнительное оборудование
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Количество полюсов 2 | Характеристики срабатывания электромагнитного расцепителя С |
Количество защищенных полюсов 2 | Механическая износостойкость, циклов В-О, не менее 2000 |
Номинальный ток, А 20 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальное напряжение, В 230 | Максимальное сечение присоединяемых проводов, мм? 25 |
Номинальный отключающий дифференциальный ток, мА 30 | Ширина по количеству модульных расстояний 3.4 |
Тип тока утечки АC | Степень защиты IP20 |
Номинальная отключающая способность, А 4500 | Диапазон рабочих температур, °С -25…+40 |
