Назначение изделия

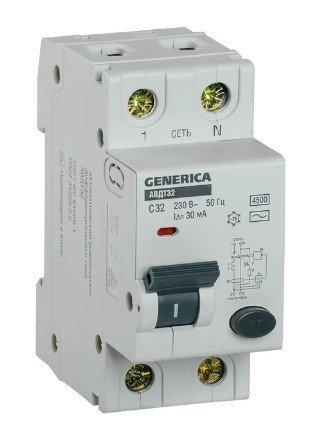

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания.
Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Особенности
- комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
- наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
- независимый индикатор положения контактов.
- широкий диапазон рабочих температур от -25°С до +50°С.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
- помехоустойчивая схема.
- быстрый монтаж с помощью защелки с двойным фиксированным положением.
- увеличенная способность 4,5 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.
Дополнительное оборудование
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Количество полюсов 2 | Характеристики срабатывания электромагнитного расцепителя С |
Количество защищенных полюсов 1 | Индикатор положения контактов (на лицевой панели) Есть |
Номинальный ток, А 32 | Механическая износостойкость, циклов В-О, не менее 15000 |
Номинальное напряжение, В 230 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальный отключающий дифференциальный ток, мА 30 | Максимальное сечение присоединяемых проводов, мм? 25 |
Тип тока утечки АC | Ширина по количеству модульных расстояний 2 |
Номинальная отключающая способность, А 4000 | Степень защиты IP20 |
Диапазон рабочих температур, °С -25…+50 |
