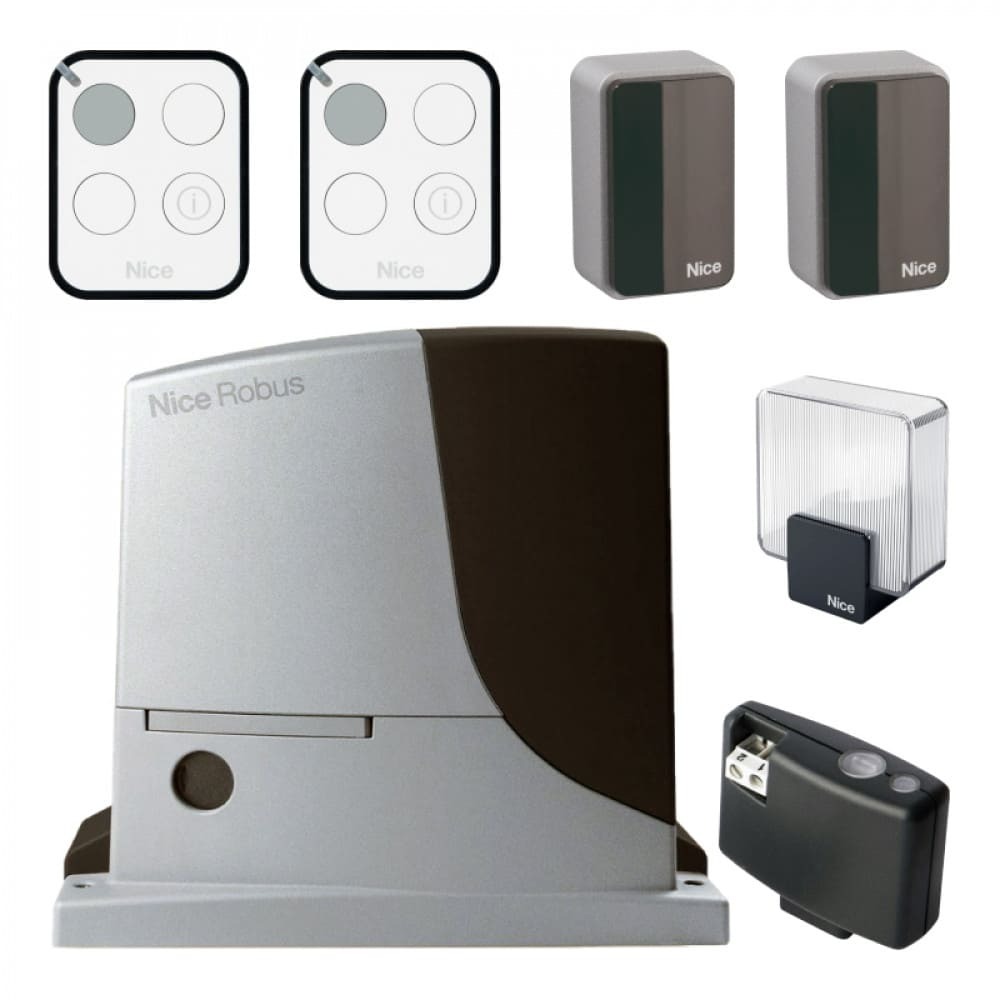

Комплект Nice RB600BDKCE для автоматизации откатной створки длиной до 8 м, весом до 600 кг состоит из привода RB600, радиоприемника OXIBD, двух пультов ДУ ON3EBD, пары фотоэлементов EPMB и лампы ELDC.
RB600
Электромеханический привод с амперометрической технологией обнаружения препятствий укомплектован электронным блоком управления RBA3/C, датчиком температуры окружающей среды для автоматической регулировки усилия, входом программатора Oview, разъемом SM и светодиодными индикаторами. Поддерживает функции «Двигать в любом случае» (выполнение маневра при неисправных устройствах безопасности) и «Всегда открывать» (поддержание ворот открытыми заданное время). Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Питание — 24 В DC. Энергопотребление — 515 Вт, потребление тока — 2.5 А. Размер — 330*212*303 мм. Вес — 11 кг.
Функциональность:
- Скорость — 0.31 м/с.
- Момент (усилие): пусковой — 18 Н·м (600 Н), номинальный— 9 Н·м (300 Н).
- Режим неполного открывания створки (до 4 м, шаг 0.5 м).
- Настройка задержки (5 с. ~ 180 с) закрывания створки, усилия, скорости.
- Подключение, распознавание и запоминание устройств (BlueBus).
- Ручная разблокировка привода.
- Продолжительность непрерывной работы — 7 мин.
- Синхронная работа с таким же приводом в качестве ведущего или ведомого устройства.
- Интенсивность — до 40 циклов в час, ресурс — 20 000 ~ 250 000 циклов.
- Счетчик операций.
- Резервное и альтернативное питание (в комплект не входит) — батарея PS124 (24 В, 1.2 А·ч), солнечные панели.
OXIBD
4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice — ячеистая технология обеспечивает дальность передачи до 500 м. Поддерживает обратную связь с передатчиком, систему кодирования BD, передачу подтверждения о полученной команде и информации о состоянии автоматики. Оборудован антенной и LED-индикатором. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от RBA3/C). Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
EPMB
Фотоэлемент для обнаружения препятствий представляет собой D-датчики присутствия (EN 12453) с двойным антибликовым контуром — передатчик (TX) и приемник (RX). Поддерживает автоматическую синхронизацию, подключение и питание по BlueBus. Максимальный угол обзора — 30?. Радиус действия: номинальный — 15 ±5 м, максимальный — 30 м. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Размер — 50*80*28.5 мм. Вес — 143 г.
ELDC
Мигающая с частотой 5 с. сигнальная LED-лампа белого света оборудована антенной с рабочей частотой 433.92 МГц. Корпус с универсальным кронштейном выполнен из ударопрочного пластика. Питание — 12 ~ 36 В. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 132*72*155 мм. Вес — 220 г.
ON3EBD
Трехканальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом, обратной связью оснащен тремя функциональными и информационной кнопками. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?С… +55 ?С. Питание — литиевая батарея (3 В) CR2032. Размер — 45*56*11 мм. Вес — 18 г.
