Назначение изделия

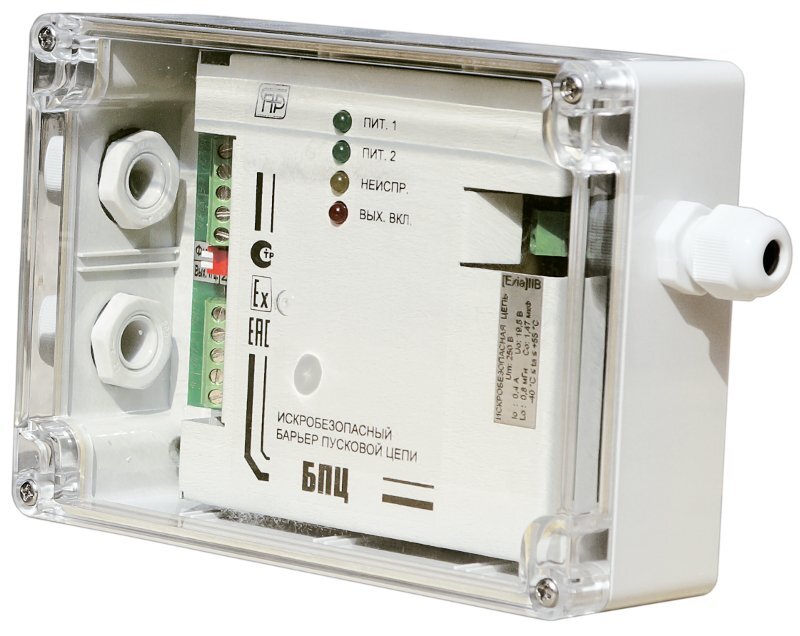

Барьер искробезопасности пусковой цепи «БПЦ» предназначен для обеспечения искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления.
Область применения – системы противопожарной защиты различных взрывоопасных объектов.
В качестве нагрузки в пусковой цепи могут быть искробезопасные оповещатели, искробезопасные модули пожаротушения, искробезопасные 4-х проводные извещатели и иные искробезопасные нагрузки и устройства, питающиеся по искробезопасной цепи и удовлетворяющие требованиям совместимости по параметрам искробезопасности.
Особенности
- одновременный контроль и запуск нескольких параллельно-соединенных цепей;
- искробезопасное исполнение;
- универсальное управление - от напряжения или "сухого" контакта;
- широкий диапазон питающих напряжений.
Маркировка по взрывозащите [Exia]IIB | - пусковой ток, А 0.4 |
Напряжение питания, B: | Ток потребления, мА: |
- от внешнего источника питания 10…36 | - в дежурном режиме 80 |
Потребляемая мощность: | - в режиме «ПУСК» 1100 |
- в дежурном режиме, Вт 0.8 | Допустимое сопротивление проводов цепи пуска, Ом, не более 5 |
- в режиме пуска, Вт 11 | Допустимое сопротивление проводов цепи управления, Ом, не более 220 |
Параметры пусковой цепи: | Степень защиты IP65 |
- напряжение контроля цепи, В 5 | Диапазон рабочих температур, °С -40…+60 |
- ток контроля цепи, мА 8 | Габаритные размеры мм 220х125х55 |
