Назначение изделия

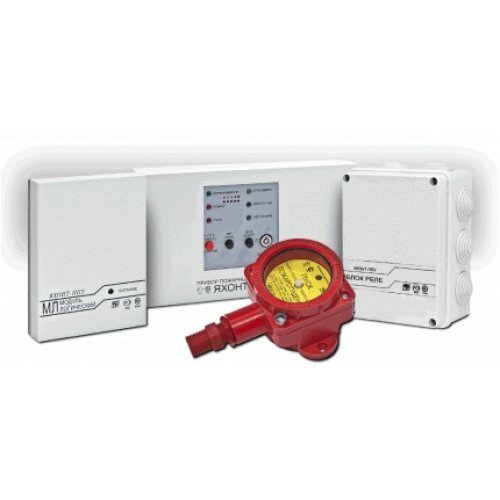

Предназначен для управления исполнительными устройствами модулей пожаротушения, которые требуют более мощный управляющий сигнал, чем могут обеспечить выходы XT7 «Пиропатрон» прибора «Яхонт-ППУ».
Блок реле имеет вход для приема сигнала управления с выхода XT7 «Пиропатрон» прибора «Яхонт-ППУ» и три одновременно переключаемых группы выходных контактов на переключение типа «сухой контакт».
На каждый выход ХТ7 «Пиропатрон» прибора «Яхонт-ППУ» параллельно можно подключить до двух блоков реле.
Диапазон рабочих напряжений на входе блока (напряжение управления реле), В 10.2…14.2 | Степень защиты IP20 |
Максимальный коммутируемый рабочий ток каждой группы контакток, А 10 | Диапазон рабочих температур, °С -40…+60 |
Максимальное рабочее напряжение контактов, В 250 | Габаритные размеры мм 160х120х80 |
Масса, не более, кг 0.5 |
