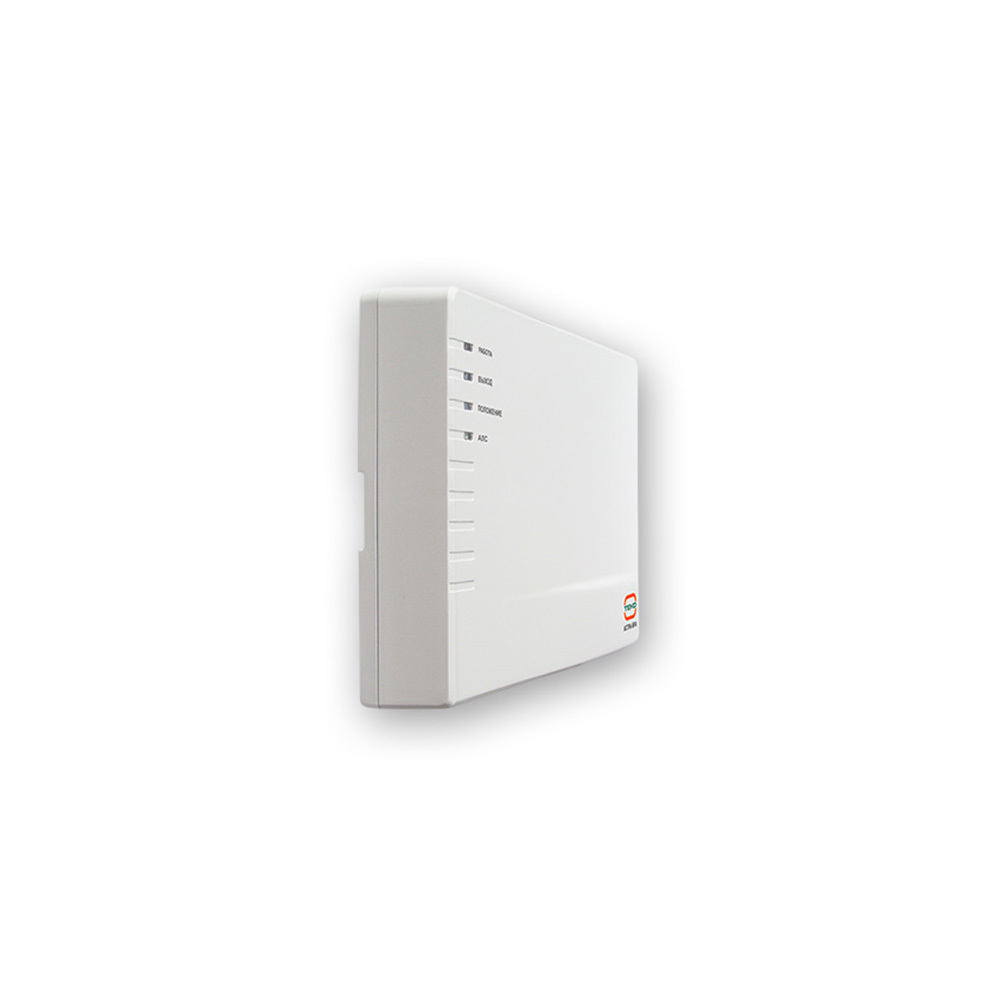

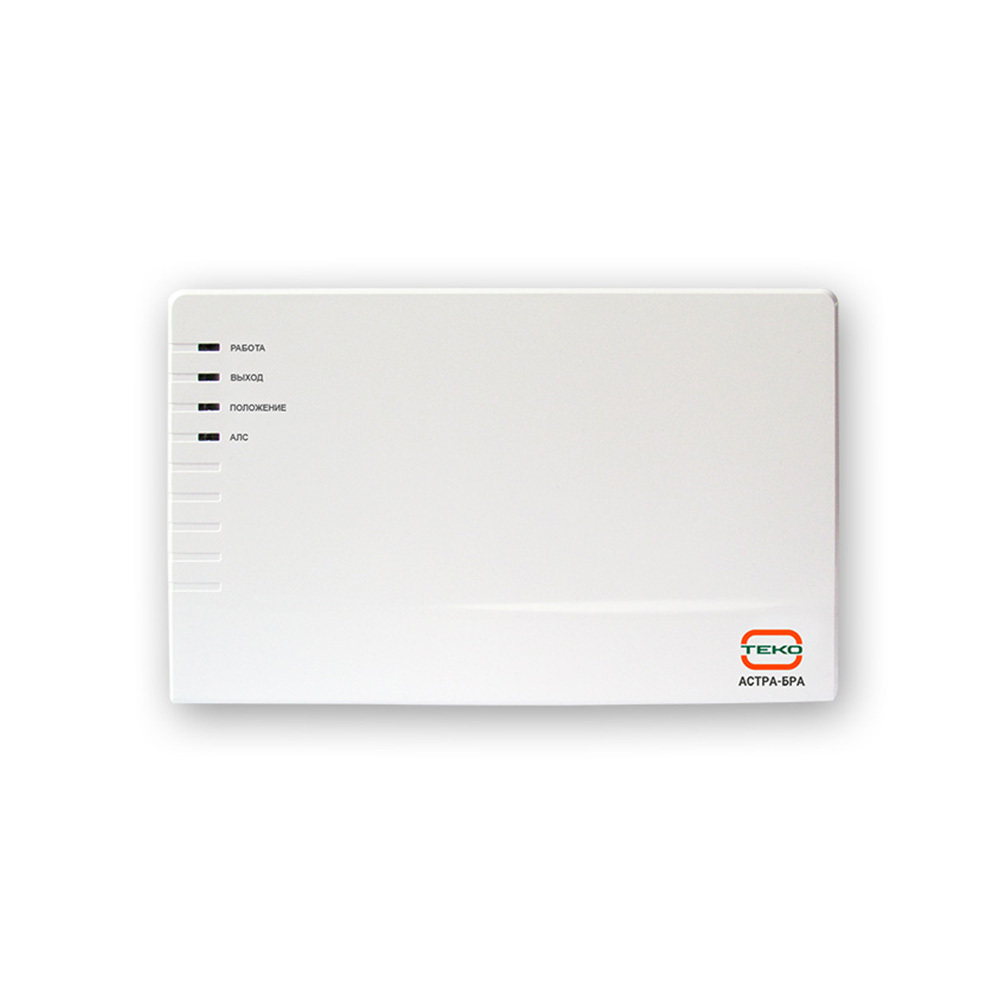

Адресный сигнально-пусковой блок «Теко» «Астра-БРА» работает в составе адресной пожарной системы «Астра-А» с центральным ППКУП серии Pro — через расширитель «Астра-А РПА». Управляет клапанами противодымной вентиляции, огнезадерживающими клапанами общеобменной вентиляции, дренчерными клапанами и др. исполнительными устройствами с питанием AC 220 V.
Характеристики:
- Управление заслонками противопожарных клапанов (электро-механических с возвратной пружиной, реверсивных, электромагнитных) по команде ППКУП.
- Мониторинг линии нагрузки, обнаружение обрыва и КЗ, передача в ППКУП информации о целостности линии нагрузки.
- Контроль положения клапана по концевикам.
- Режимы «Блок реле» (коммутируемое — 250 V, 1 А) и «Клапан».
- Гальваническая развязка силовой и сигнальной частей.
- Тест клапана.
- Параметры ШС: напряжение — DC 8.5 ~ 14.0 V, напряжение пульсаций на клеммах — 50 mV, ток короткого замыкания — 20 мА, длительность интегрирования — 300 мс, сопротивление проводов — 150 Ом, сопротивление утечки между проводами или каждым проводом и «Землей» — кОм.
- Световая индикация работы БПА, состояния выходов, АЛС и ШС.
- Резервирование питания: два равноценных независимых входа, автоматический переход с основного на резервный при падении напряжения.
- Скорость достижения технической готовности — 10 с.
- Максимально допустимая длина линии — 1000 м.
Рабочая температура — –30 °С… +55 °С, влажность — до 93 %. Защита от влаги и пыли — IP30. Питание сигнальной части — от РПА по линии питания АЛС, силовой — AC 220 V. Ток потребления — 20 мА. Мощность (без нагрузки) — 5 Вт. Размер — 135*85*39 мм
