Назначение изделия

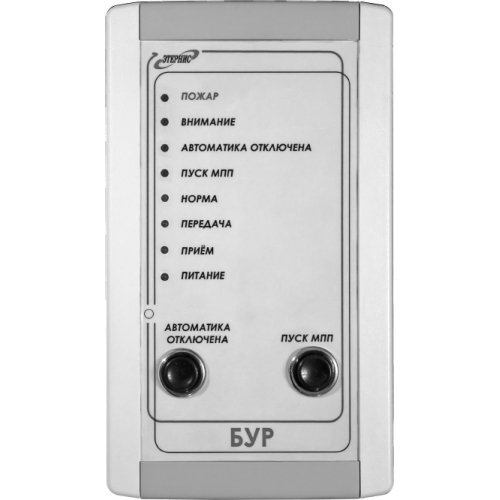

Блок управляющих реле используется в составе автоматической установки пожаротушения "Гарант-Р" и предназначен для:
- выдачи сигнала "ВНИМАНИЕ" при срабатывании ручного пожарного извещателя;
- приема команд управления от "РС-К";
- приема извещений "ТЕСТ" и "СБРОС" от "БД";
- контроля цепей нормально-замкнутого датчика контроля двери на обрыв и КЗ;
- контроля шлейфа сигнализации РПИ на обрыв и КЗ;
- световой индикации режимов;
- коммутации цепей управления;
- передачи сигнала на пульт централизованного наблюдения.
Количество цепей управления ПК/НР/НЗ 5 | - в режиме передачи 170 |
Максимальный коммутируемый ток, А 1 | Радиус действия радиоканала, м 100 |
Максимальное коммутируемое напряжение, В 42 | Рабочая частота, МГц 2400 |
Максимальная коммутируемая мощность, ВА 42 | Диапазон рабочих температур, °С -25…+50 |
Напряжение питания, В 12 | Габаритные размеры мм 195х114х45 |
Потребляемый ток: | Масса, не более, кг 0.4 |
- в режиме приема 150 | Маркировка по взрывозащите 0Еx ia IIС T5 Ga X/PO Ex ia I Ma X |
