Назначение изделия

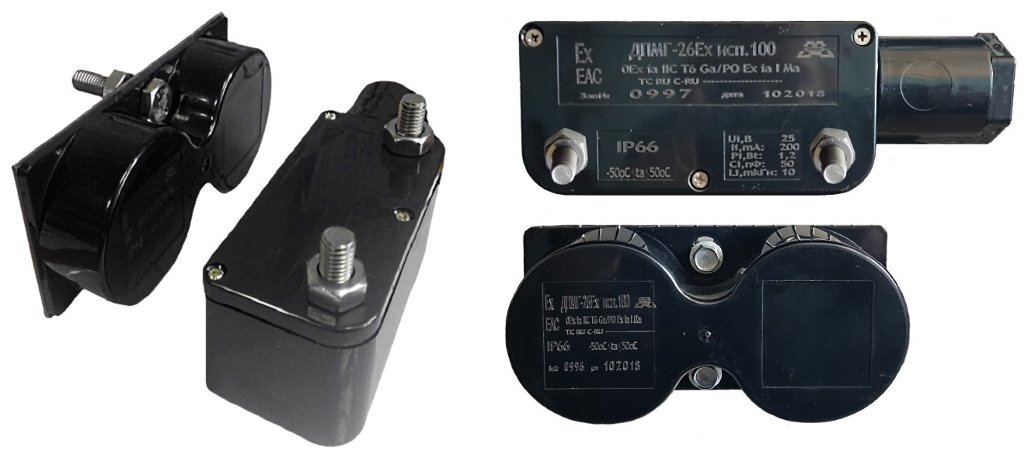

Датчики положения магнитогерконовые взрывозащищённые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита), выполненных из антистатичного пластика с поверхностным сопротивлением не более 109 Ом. Корпус блока геркона оборудован тампером на вскрытие с выводом контактов тампера на отдельный клеммник.
Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga/РО Ex ia I Ma по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Дополнительное оборудование
(290893) - К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2
(290895) - К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2
(290892) - К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
(290894) - К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3
(352200) - КЗ-11 "Аякс", Козырёк защитный для устройств ДПМГ-2, ДПМГ-26Ех, ИО 102-53.
Маркировка по взрывозащите 0Ex ia IIC T6 Ga/РО Ex ia I Ma | - максимальный коммутируемый ток, мА 200 |
Тип контактов НЗ | Степень защиты IP66 |
Расстояние между магнитом и герконом, мм: | Диапазон рабочих температур, °С -50…+50 |
- при размыкании контактов, более 100 | Габаритные размеры, мм: |
- при замыкании контактов, менее 40 | - корпус геркона 160х55х52 |
Максимально допустимые токи и напряжения: | - корпус магнита 150х70х38 |
- максимальное коммутируемое напряжение, В 25 | Масса, не более, кг 0.155 |
