Назначение изделия

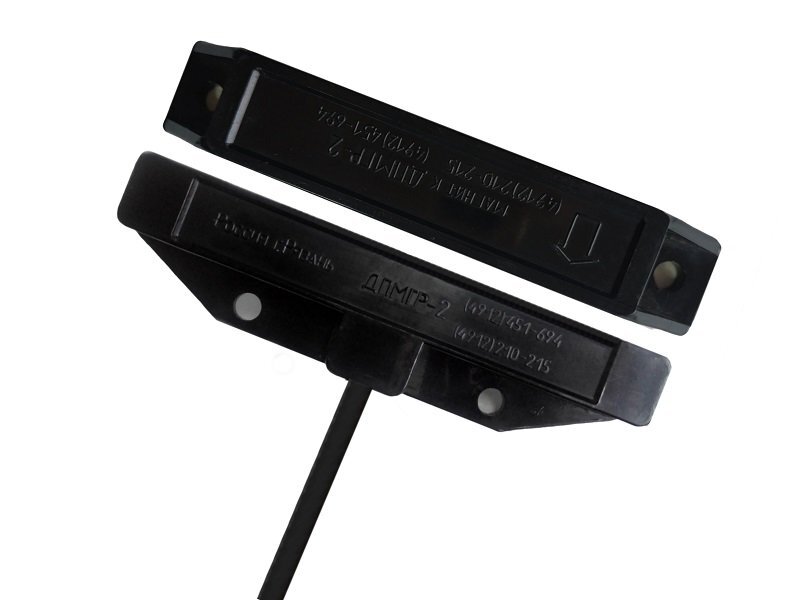

Датчики положения магнитогерконовые взрывозащищённые ДПМГР-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов во взрывоопасных зонах. Конструктивно датчики положения состоят из двух компонентов: датчика магнитоуправляемого (блока геркона) и задающего элемента (блока магнита). Датчики имеют маркировку взрывозащиты 0Ex ia IIC T6 Ga Х/РО Ex ia I Ma Х по ГОСТ 31610.0-2014 (IEC60079-0:2011).
Дополнительное оборудование
(305676) - К-ДПМ1, Кронштейн для ДПМ-1, ДПМ-1-100 и ДПМГР-2
Маркировка по взрывозащите 0Ex ia IIC T6 Ga/РО Ex ia I Ma | - максимальный коммутируемый ток, мА 200 |
Тип контактов НЗ | Степень защиты IP66 |
Расстояние между магнитом и герконом, мм: | Диапазон рабочих температур, °С -50…+50 |
- при размыкании контактов, более 90 | Габаритные размеры, мм: |
- при замыкании контактов, менее 40 | - корпус геркона 140х20х35 |
Максимально допустимые токи и напряжения: | - корпус магнита 140х24х22 |
- максимальное коммутируемое напряжение, В 25 | Масса, не более, кг 0.155 |
Материал корпуса пластик |
