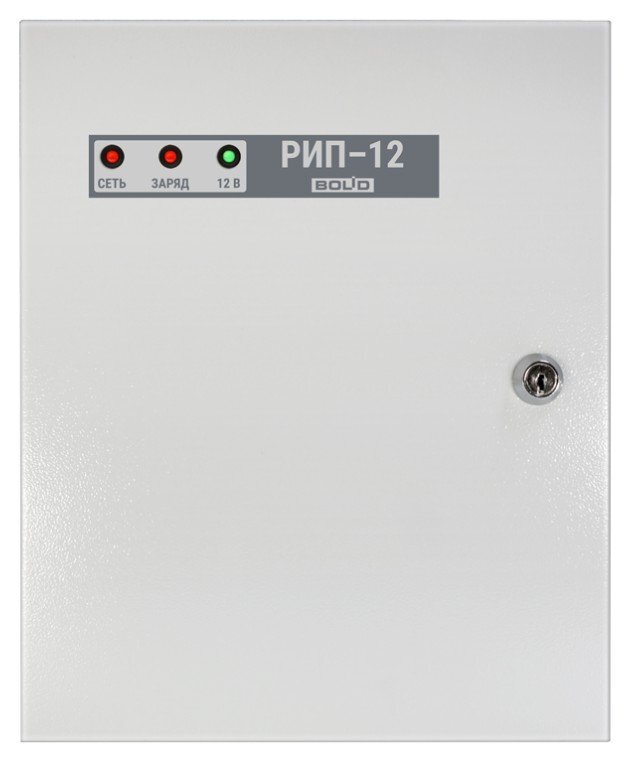

Назначение изделия
Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный
Дополнительное оборудование
(008540) - Бокс для аккумуляторов
(283923) - АБ 1217К, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 5 лет
(283927) - АБ 1217С, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 12 лет
(283932) - АБ 1217М, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 15 лет
(284706) - ETALON FORS 1218, Аккумулятор герметичный 12В/18 Ач
(222367) - Delta DT 1218, Аккумулятор герметичный 12В/18 Ач
(208943) - Delta DTM 1217, Аккумулятор герметичный 12В/17 Ач
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | Выходной ток, А: |
Диагностические выходы тип "ОК": "Авария" | - номинальный при наличии основного питания 8 |
Напряжение питания, B: | - максимальный при наличии основного питания 10 |
- от сети переменного тока 150…250 | Тип используемого аккумулятора 12 В 17 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 1 |
- от сети переменного тока 200 ВА | Защита от короткого замыкания Есть |
Потребляемый ток: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока, А 1.5 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
Выходное напряжение, В: | Диапазон рабочих температур, °С -10…+40 |
- при питании от сети переменного тока 13…14.2 | Габаритные размеры мм 255х310х95 |
