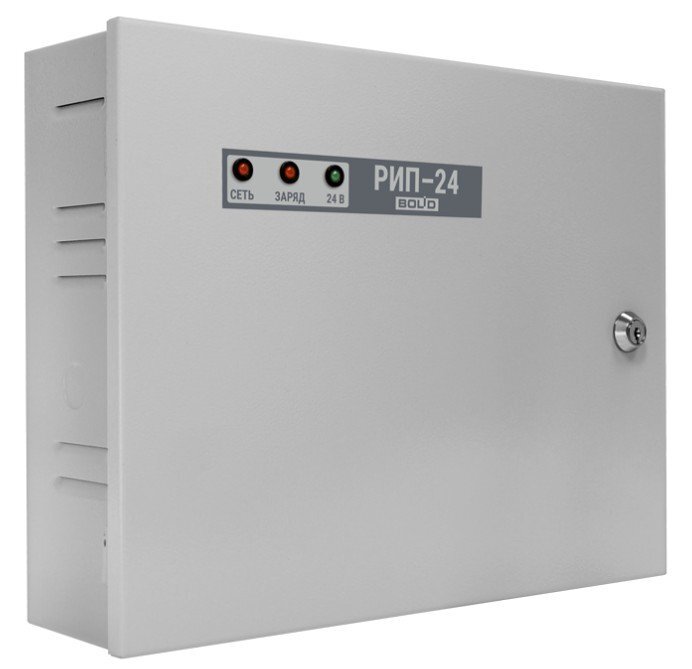

Назначение изделия
Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 24 В постоянного тока.
Особенности
- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход "Авария сети" для дистанционной сигнализации
- тип монтажа – настенный, навесной
Комлектация
Вставка плавкая ВПТ6-5 (0,5 А), шуруп 1-4х40.019 (3 шт.), дюбель (3 шт.), провод, втулка (2 шт.), ключ (2 шт.)
Дополнительное оборудование
(283922) - АБ 1207К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(283926) - АБ 1207С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(283931) - АБ 1207М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
(292805) - АБ 1209К, Аккумулятор 12В / 7 Ач; выводы Ш-4.8; срок службы 5 лет
(292804) - АБ 1209С, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 12 лет
(292806) - АБ 1209М, Аккумулятор 12В / 7 Ач; выводы Ш-6.3; срок службы 15 лет
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | - номинальный при наличии основного питания 1 |
Диагностические выходы тип "ОК": "Авария" | - максимальный при наличии основного питания 1.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 7 А·ч |
- от сети переменного тока 187…250 | Количество аккумуляторов, шт 2 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.4 | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.2…21.6 |
- при питании от сети переменного тока 25.8…28.2 | Степень защиты IP20 |
- при питании от аккумуляторной батареи 21…23 | Диапазон рабочих температур, °С -10…+40 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 30 | Габаритные размеры мм 340х270х100 |
