Назначение изделия

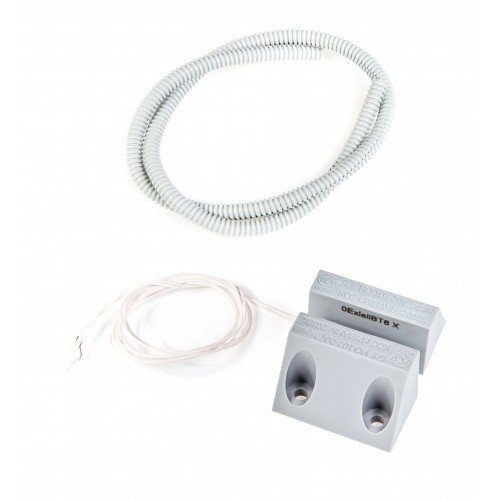

Извещатель охранный точечный магнитоконтактный ИО 102-20 предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.
Извещатели ИО 102-20 А2П ИБ, ИО 102-20 Б2П ИБ могут устанавливаться во взрывоопасных зонах помещений, если имеют на основании маркировку взрывозащиты 0ЕхiaIIBТ6 Х (сертификат соответствия № ТС RU C-RU.ГБ05.В.00300). В этом случае сигнальная цепь извещателя должна подключаться к сертифицированному барьеру безопасности с выходными искробезопасными цепями уровня «ia».
Дополнительное оборудование
(305672) - К-20/50, Кронштейн для ИО 102-20, ИО 102-50 и СМК-20
Маркировка по взрывозащите 1Ех ia IIB Т6 Gb Х | - максимальный коммутируемый ток, А 0.03 |
Тип контактов НЗ | Степень защиты IP44 |
Расстояние между магнитом и герконом, мм: | Диапазон рабочих температур, °С -50…+50 |
- при размыкании контактов, более 65 | Габаритные размеры, мм: |
- при замыкании контактов, менее 30 | - корпус геркона 50х28х28 |
Максимально допустимые токи и напряжения: | - корпус магнита 50х28х25 |
- максимальное коммутируемое напряжение, В 25 | Масса, не более, кг 0.150 |
