Назначение изделия

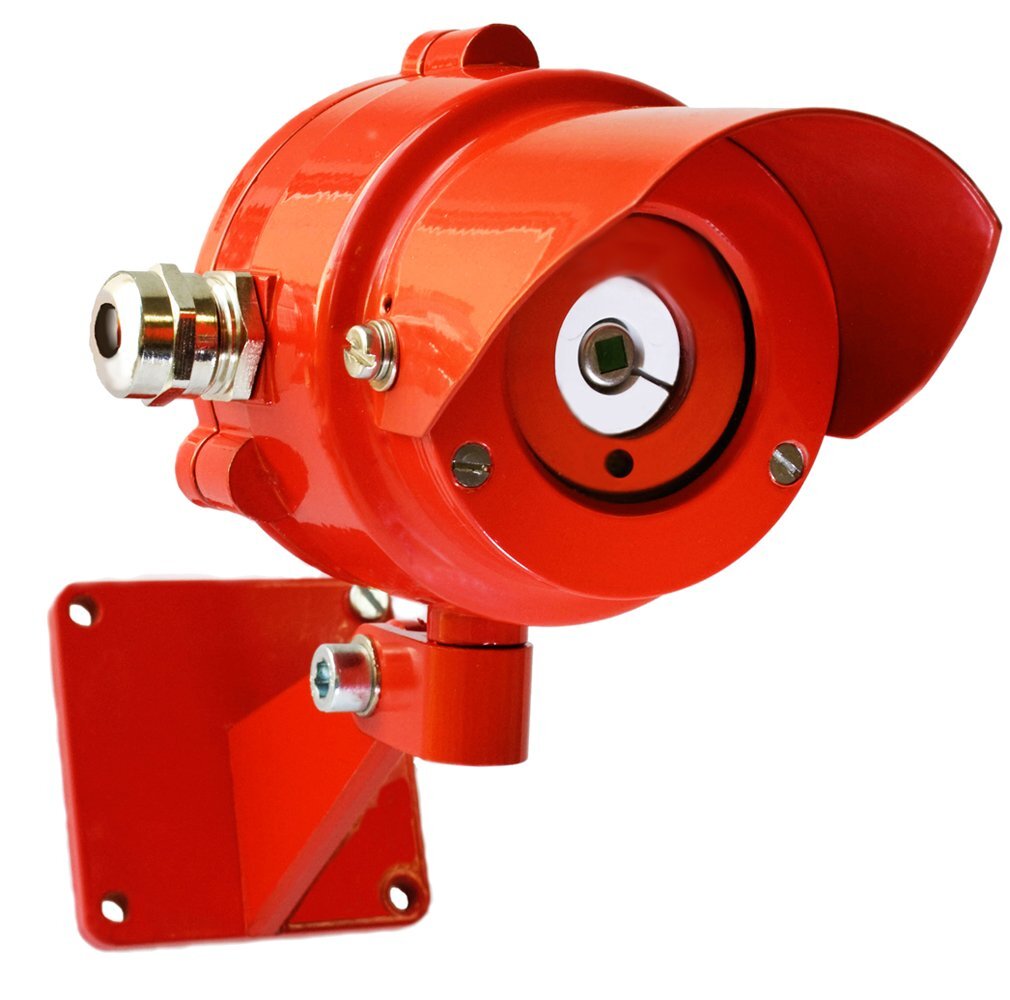

Извещатель пожарный пламени инфракрасный ИП330-5М-1 «НАБАТ 5М», автоматический, предназначен для обнаружения возгораний, сопровождающихся появлением электромагнитного излучения очага пламени, тления или начальной фазы формирования взрывного процесса и выдачи тревожного извещения на приборы приемно-контрольные пожарные и устройства сигнально-пусковые. При обнаружении электромагнитного излучения извещатель переходит из дежурного режима в режим «Пожар».
Конструкция ИПП обеспечивает возможность как двухпроводного (электропитание осуществляется по шлейфу пожарной сигнализации), так и четырехпроводного (электропитание осуществляется от отдельного источника) подключения к ППКП или УСП.
Тип извещателя 2/4 проводный | - постоянного тока 8…29 |
Маркировка по взрывозащите 1ExibIICT6Gb | - по шлейфу сигнализации 12 |
Конструкция извещателя со встроенным элементом | Ток потребления, мА: |
Диапазон регистрируемого излучения 1.5…4.5мкм (ИК) | - в дежурном режиме не более 0.2 |
Дальность обнаружения тестового очага пожара, м: | - в режиме «ПОЖАР» 5 |
- ТП-5 (нефтепродукты) 25 | Степень защиты IP67 |
- ТП-6 (спирты) 25 | Диапазон рабочих температур, °С -50…+50 |
Угол обзора, град: | Габаритные размеры, мм: |
- в горизонтальной плоскости не менее 70 | - извещатель 85х96х116 |
Напряжение питания, B: | Масса извещателя, кг, не более 0.52 |
