Назначение изделия

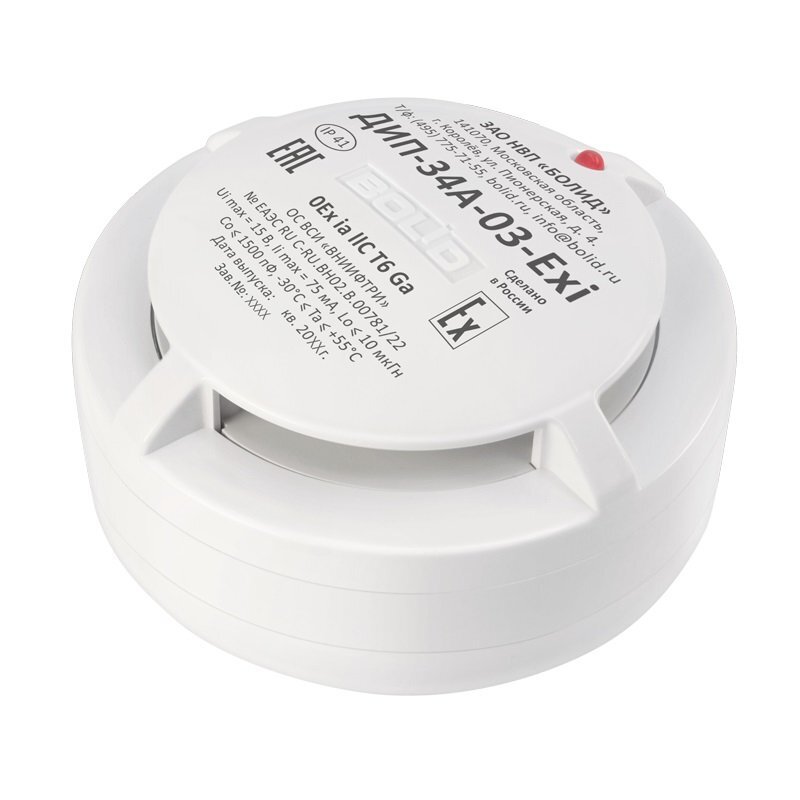

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый взрывозащищенный ИП 212-34А «ДИП-34А-03-Exi» применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний путём регистрации отражённого от частиц дыма оптического излучения и автоматического формирования сигнала о пожаре. Область применения: охрана различных закрытых помещений с взрывоопасными зонами класса 0 от пожара.
Особенности
Извещатель предназначен для работы с контроллерами двухпроводной линии связи «С2000-КДЛ», «С2000-КДЛ-2И», «С2000-КДЛ-2И исп.01», «С2000-КДЛ-С» в составе интегрированной системы охраны «Орион». Информационный обмен и питание осуществляется по двухпроводной линии связи.
Извещатель соответствует требованиям на взрывозащищённое оборудование с видом взрывозащиты «искробезопасная цепь ia», имеющее уровень взрывозащиты «особовзрывобезопасный» с маркировкой 0Ex ia IIC T6 Ga по ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011), могут устанавливаться во взрыво- и пожароопасных помещениях при подключении через барьер искрозащитный. Например, «С2000-Спектрон-ИБ» или «С2000-Барьер-Exi».
Дополнительное оборудование
(208600) - МК-2, Монтажный комплект для установки извещателей в подвесной потолок
(281639) - МК-3, Монтажный комплект для установки извещателей в подвесной потолок, позволяет надеть защит.колпачок
(337211) - МК-4, Монтажный комплект для повышения степени защиты оболочки извещателей производства ЗАО НВП «Болид»: ДИП-34А-03/04/05, ДИП-34ПА-03, ДИП-34А-03-C, С2000-ИП-03, С2000-ИП-ПА-03, С2000-ИПГ, «СОнет»
(298461) - Кожух для защиты пожарных извещателей от механических повреждений
(314459) - ДИП-Тест, Лазерный тестер для проверки пожарных извещателей «ДИП-31», «ДИП-34А-03», «ДИП-34А-03-Exi», «ДИП-34А-04», «ДИП-34А-05», «ДИП-34ПА-03», «С2000-ИП-03», «С2000-ИП-03-Exi», «С2000-ИПГ», «С2000-ИП-ПА-03», «С2000Р-ДИП», «С2000Р-ИП», «СОнет».
Возможно проведение испытаний извещателя с помощью лазерного тестера фирмы «System Sensor», «Астра-942» фирмы «ТЕКО» или «ОТ-1» фирмы «Рубеж».
(222658) - Астра-942 Тестер лазерный
(005350) - ОТ-1, Тестер лазеерный
(347602) - Съемник ДИП, Съемник пожарных извещателей
(325844) - Съёмник для дымовых датчиков/извещателей BOLID ДИП-34А. Внимание данный съемник не подходит для датчиков, которые туго входят в базу. У съемника нет фиксаторов датчика.
(248745) - Блок разветвительно-изолирующий
(264547) - С2000-АПА, Автономный программатор адресов
(342360) - КП-1, Монтажная основа для установки оконечных устройств на подвесной потолок (армстронг, грильято, ГКЛ и др.)
Видеоматериалы
Тип извещателя адресный | - не более 0.6 |
Маркировка по взрывозащите 0Ex ia IIC T6 Ga | Габаритные размеры, мм: |
Чувствительность извещателя, дБ/м 0.05…0.2 | - диаметр 100 |
Световая индикация "Дежурный режим"; "Пожар"/"Тест"; "Требуется обслуживание"; Программирование адреса"; Неисправность | - высота 47 |
Напряжение питания, B: | Степень защиты IP41 |
- по адресной линии связи 8…11 | Диапазон рабочих температур, °С -30…+55 |
Ток потребления, мА: | Масса, не более, кг 0.2 |
