Назначение изделия
Извещатель пожарный пламени адресный многодиапазонный ИК/УФ ИП329/330 «С2000-Спектрон-607-Exd-М» серия 600, применяется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион».
Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и питается напряжением от этой же линии.
Изготовлен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIA, IIB, IIC по ТР ТС 012/2011, ГОСТ 30852.0 (МЭК 60079-0), ГОСТ 30852.1 (МЭК 60079-1) и соответствует маркировке взрывозащиты РВ ExdI/1ExdIICT5. Извещатель предназначен для эксплуатации во взрывоопасных зонах помещений и наружных территорий, а также в подземных выработках шахт, рудников и их наземных строениях.
Конструкция прибора и схема расположения датчиков, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 90°-го конуса.

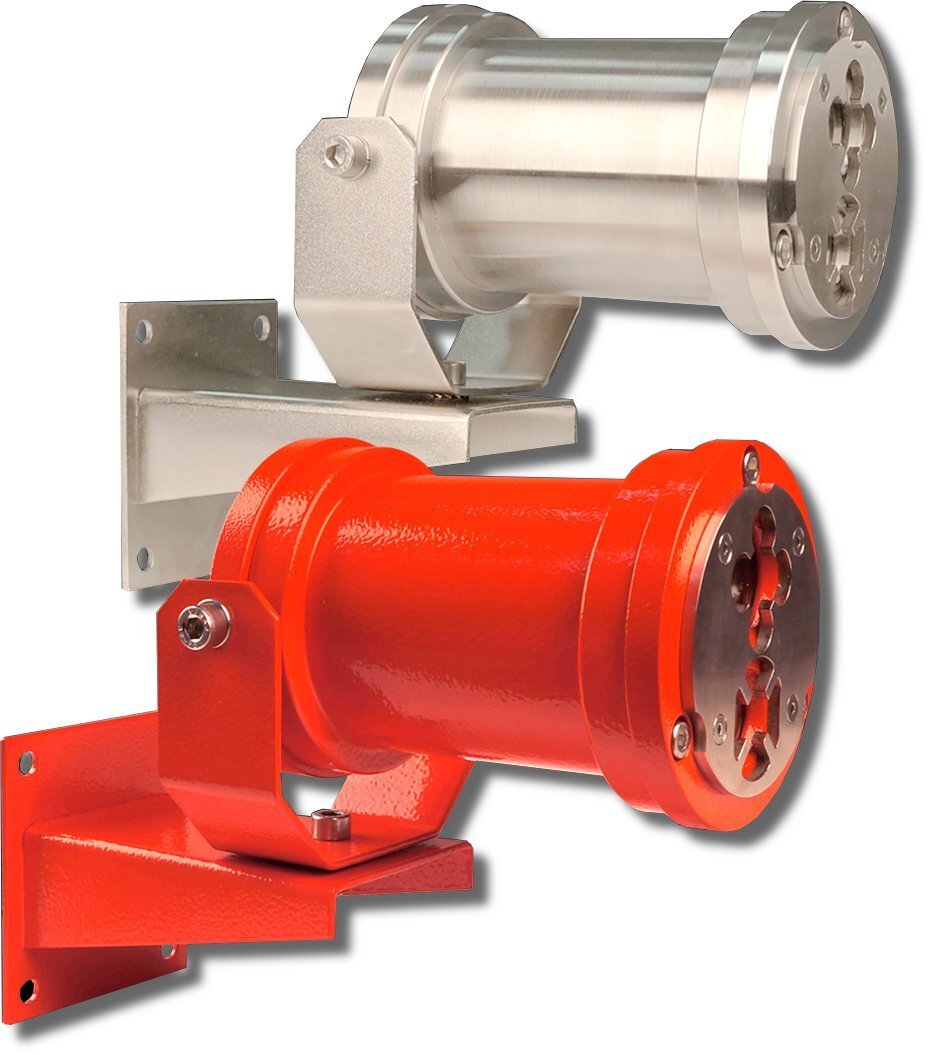

Корпус извещателя «С2000-Спектрон-607-Exd-М» выполнен из оцинкованной стали.
Для эксплуатации извещателя в области низких температур (ниже - 40?С) внутри встроен термостат - устройство, которое с помощью нагревательных элементов, в автоматическом режиме способно поддерживать внутри корпуса рабочую температуру.
Для работы термостата нужен подвод дополнительного источника питания. Внутри извещателя схема термостата гальванически развязана с основной схемой. Подогрев включается при температуре -20 ?С.
Особенности
- корпус извещателя "С2000-Спектрон-607-Exd-М" взрывозащитный из окрашенной оцинкованной стали;
- может применяться на взрывоопасных производствах и объектах;
- работает в инфракрасном и ультрафиолетовом диапазоне излучения открытого пламени;
- чувствителен к тестовым пожарам ТП5 и ТП6;
- раннее обнаружение пожара;
- контроль работоспособности;
- анализ двух диапазонов излучения позволил реализовать алгоритм обработки практически исключающий ложные срабатывания на электродуговую сварку;
- крепежно-юстировочное устройство для установки;
- измерение значения напряжения в ДПЛС в месте установки;
- световая индикация состояния;
- проверка работоспособности магнитом (в комплекте) с получением события "Тест";
- адрес извещателя запоминается в энергонезависимой памяти;
- до 80 извещателей к "С2000-КДЛ" и"С2000-КДЛ-2И".
Дополнительное оборудование
(288010) ЗАГЛУШКА-М
(287989) КВБ-22/12-2У-М-25х1,5
(287986) КВБ-12/8-2У-М
(287981) КВБ-12/8-М
(287987) КВБ-15/10-2У-М
(326612) КВБ-15/10-2У-М-G1/2
(287982) КВБ-15/10-М
(287988) КВБ-18/12-2У-М
(287983) КВБ-18/12-М
(287984) КВБ-22/12-М-25х1,5
(287990) КВБ-25/16-2У-М-25х1,5
(287985) КВБ-25/16-М-25х1,5
(287991) КВМ-10/6-М
(287992) КВМ-10/8-М
(287993) КВМ-12/10-М
(287534) КВМ-15/10-М
(345119) КВМ-15/10-М-G1/2
(287994) КВМ-15/12-М
(328424) КВМ-15/12-М-G1/2
(287995) КВМ-20/12-М
(287996) КВМ-20/16-М-25х1,5
(287997) КВМ-25/12-М-25х1,5
(287998) КВМ-25/16-М-25х1,5
(287999) КВН-10-М
(335495) КВН-10-М-G1/2
(288000) КВН-12-М
(288001) КВН-16-М-25х1,5
(288002) КВН-20-М-32х1,5
(288003) КВН-24-М-32х1,5
(288049) КВН-ЕХЕ-8-М
Тип извещателя адресный | - в горизонтальной плоскости 120 |
Маркировка по взрывозащите РВ ExdI/1ExdIICT5 | Напряжение питания, B: |
Конструкция извещателя со встроенным элементом | - по двухпроводной линии связи 9…13 |
Диапазон регистрируемого излучения 0.8…1.1мкм (ИК) | Ток потребления, мА: |
Дальность обнаружения тестового очага пожара, м: | - максимальный 3 |
- ТП-5 (нефтепродукты) 30 | Степень защиты IP68 |
- ТП-6 (спирты) 12 | Диапазон рабочих температур, °С -70…+75 |
Угол обзора, град: | Габаритные размеры мм 300х200х190 |
Масса извещателя, кг, не более 4 |
