Назначение изделия

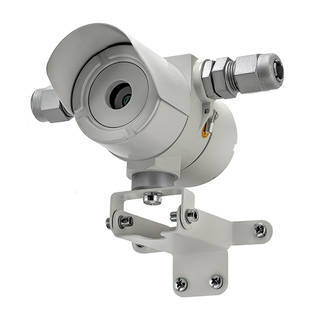

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сообщения при обнаружении возгораний.
Извещатель пламени взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
Особенности
- извещатель способен работать в условиях прямой солнечной засветки до 70000 лк;
- подключение, как на размыкание цепи, так и на замыкание;
- наличие функции контроля загрязненности смотрового окна;
- подключение в адресные системы пожарной сигнализации;
- возможность проверки извещателя во взрывоопасной зоне без демонтажа используя взрывозащищенный тестовый фонарь;
- контролирует в двух диапазонах ИК-спектра наличие излучения пламени;
- для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный.
Дополнительное оборудование
(271491) - Тестовый комплект № 2 (тестовый фонарь взрывозащищенный)
(253165) - КВБ12, Кабельный ввод
(271375) - КВБ17, Кабельный ввод
(271376) - КВБУ 14, Кабельный ввод
(271377) - КВБУ 18, Кабельный ввод
(271378) - КВБУ 22, Кабельный ввод
(271379) - КВМ15, Кабельный ввод
(271380) - КВМ20, Кабельный ввод
(271381) - КВО10, Кабельный ввод
(271382) - КВО14, Кабельный ввод
(271371) - ШТ 1", Кабельный ввод
(271369) - ШТ 1/2", Кабельный ввод
(271370) - ШТ 3/4", Кабельный ввод
(271372) - ШТ20, Кабельный ввод
(271373) - ШТ25, Кабельный ввод
(251564) - ЗГ, Заглушка
(258255) - ОЭ, Блок контроля линий
Тип извещателя четырёхпроводный | Напряжение питания, B: |
Маркировка по взрывозащите 1ExdIICT6GbX | - постоянного тока 8…28 |
Конструкция извещателя со встроенным элементом | Ток потребления, мА: |
Диапазон регистрируемого излучения 0.9…4.7мкм (ИК) | - в дежурном режиме не более 0.11 |
Дальность обнаружения тестового очага пожара, м: | - в режиме «ПОЖАР» 0.25 |
- ТП-5 (нефтепродукты) 25 | Степень защиты IP66 |
- ТП-6 (спирты) 17 | Диапазон рабочих температур, °С -60…+55 |
Угол обзора, град: | Габаритные размеры, мм: |
- в горизонтальной плоскости 70 | - извещатель 87х81х144 |
Масса извещателя, кг, не более 1.0 |
