Назначение изделия

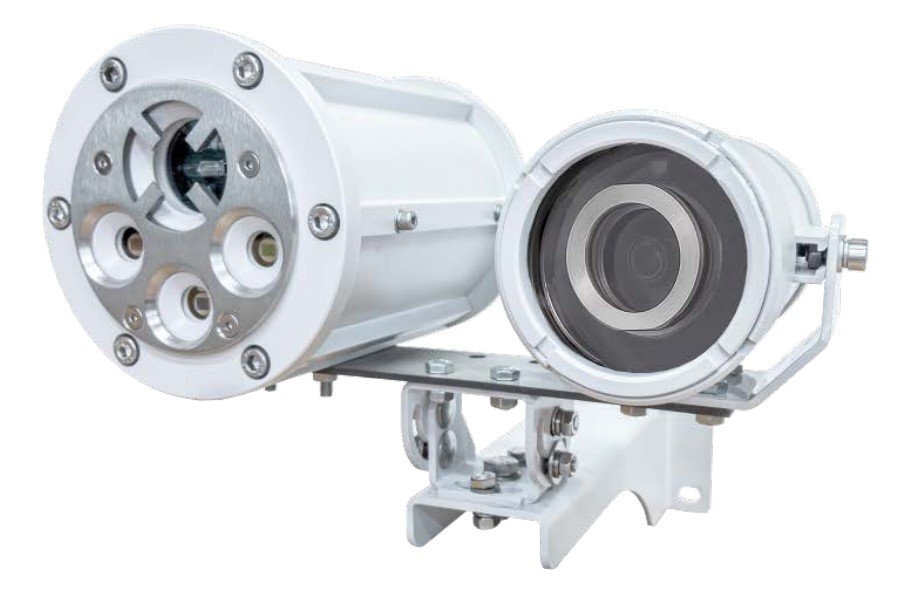

«Спектрон-804-Exd-А-В-HART», «Спектрон-804- Exd-Н-В-HART», с видеомодулем представляют собой многодиапазонный пожарный извещатель пламени. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Так же данные могут хранится на внешнем носителе информации.
Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.
Дополнительное оборудование
(285502) Спектрон-АУ-Н, Адаптер угловой для оборудования в корпусах из нержавеющей стали. Предназначен для надежного крепления извещателей на внешние углы конструкций.
(285500) Солнцезащитный козырек для извещателей пламени Спектрон-801-Exd-М/Н и видеокамеры Релион-Trassir-Н-100.
(288042) ЗАГЛУШКА-Н
(288023) КВМ-10/8-Н
(288017) КВБ-12/8-2У-Н
(288012) КВБ-12/8-Н
(288018) КВБ-15/10-2У-Н
(288013) КВБ-15/10-Н
(288019) КВБ-18/12-2У-Н
(288014) КВБ-18/12-Н
(288020) КВБ-22/12-2У-Н-25х1,5
(288015) КВБ-22/12-Н-25х1,5
(288021) КВБ-25/16-2У-Н-25х1,5
(288016) КВБ-25/16-Н-25х1,5
(288022) КВМ-10/6-Н
(288024) КВМ-12/10-Н
(288025) КВМ-15/10-Н
(288026) КВМ-15/12-Н
(288027) КВМ-20/12-Н
(288028) КВН-10-Н
(288029) КВН-12-Н
(288030) КВН-16-Н-25х1,5
(288055) КВН-ЕХЕ-12-Н
(288054) КВН-ЕХЕ-8-Н
Тип извещателя четырёхпроводный | - в режиме «ПОЖАР» 30 |
Маркировка по взрывозащите 1Ex db IIC T6 Gb/Ex tb IIIC T85 Db | Степень защиты IP66/IP68 |
Конструкция извещателя со встроенным элементом | Диапазон рабочих температур, °С -70…+90 |
Диапазон регистрируемого излучения ИК + УФ | Видеокамера Аналоговая (AHD) |
Дальность обнаружения тестового очага пожара, м: | Цветопередача Цветной или черно-белый (фото) |
- ТП-5 (нефтепродукты) 60 | Разрешение 1024х720 |
- ТП-6 (спирты) 50 | Угол обзора, град 82° по горизонтали; 45° по вертикали |
Угол обзора, град: | Архивирование CD-CARD до 16 Гб |
- в горизонтальной плоскости 90 | Интерфейс получения данных RS 485 (прот.Modbus RTU) |
Напряжение питания, B: | Питание Поступает с ИПП по бронекабелю |
- постоянного тока 18…28 | Напряжение питания, В 12 |
Ток потребления, мА: | Потребляемый ток, мА ? 500 |
- в дежурном режиме не более 10 | Габаритные размеры мм 245х290х315 |
Материал корпуса Нержавеющая сталь |
