Назначение изделия

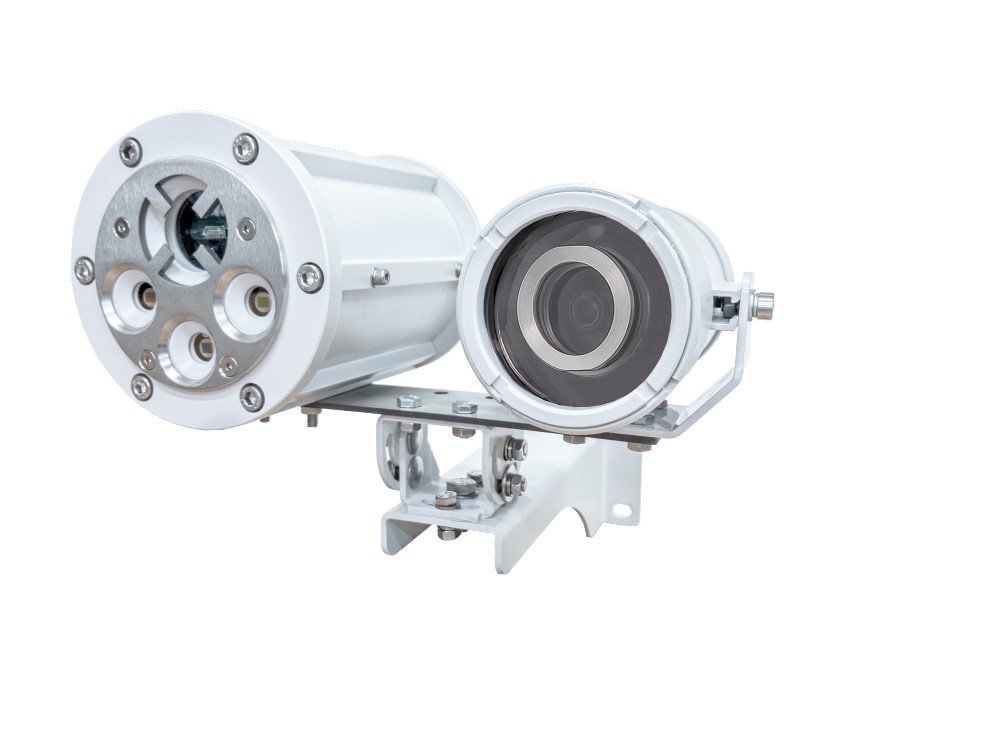

Устройство представляет собой многодиапазонный пожарный извещатель пламени с видеомодулем. Обнаружение очага пламени производится по наличию электромагнитного излучения в разных диапазонах инфракрасного и ультрафиолетового спектра.
Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль расположен на одной оси с извещателем пламени.
Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Так же данные могут хранится на внешнем носителе информации.
Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания. Видеомодуль без ИК-подсветки и обогрева.
Извещатель предназначен для систем пожаротушения и систем пожарной сигнализации на объектах нефтегазовых отраслей и их инфраструктуры.
Дополнительное оборудование
(288010) ЗАГЛУШКА-М
(287989) КВБ-22/12-2У-М-25х1,5
(287986) КВБ-12/8-2У-М
(287981) КВБ-12/8-М
(287987) КВБ-15/10-2У-М
(326612) КВБ-15/10-2У-М-G1/2
(287982) КВБ-15/10-М
(287988) КВБ-18/12-2У-М
(287983) КВБ-18/12-М
(287984) КВБ-22/12-М-25х1,5
(287990) КВБ-25/16-2У-М-25х1,5
(287985) КВБ-25/16-М-25х1,5
(287991) КВМ-10/6-М
(287992) КВМ-10/8-М
(287993) КВМ-12/10-М
(287534) КВМ-15/10-М
(345119) КВМ-15/10-М-G1/2
(287994) КВМ-15/12-М
(328424) КВМ-15/12-М-G1/2
(287995) КВМ-20/12-М
(287996) КВМ-20/16-М-25х1,5
(287997) КВМ-25/12-М-25х1,5
(287998) КВМ-25/16-М-25х1,5
(287999) КВН-10-М
(335495) КВН-10-М-G1/2
(288000) КВН-12-М
(288001) КВН-16-М-25х1,5
(288002) КВН-20-М-32х1,5
(288003) КВН-24-М-32х1,5
(288049) КВН-ЕХЕ-8-М
Тип извещателя четырёхпроводный | Степень защиты IP66/IP68 |
Маркировка по взрывозащите 1Ex db IIC T6…T4 Gb X/Ex tb IIIC T85?C…T135?C Db X | Диапазон рабочих температур, °С -70…+90 |
Конструкция извещателя со встроенным элементом | Габаритные размеры, мм: |
Диапазон регистрируемого излучения ИК + УФ | - извещатель 350х255х140 |
Интерфейс линии связи для передачи данных HART | Масса извещателя, кг, не более 6 |
Дальность обнаружения тестового очага пожара, м: | Параметры видеомодуля: |
- ТП-5 (нефтепродукты) 60 | - тип видеомодуля аналоговый (AHD) |
- ТП-6 (спирты) 50 | - цветопередача Цветной или черно-белый (фото) |
Угол обзора, град: | - разрешение 1024х720 |
- в горизонтальной плоскости 90 | - угол обзора 82° по горизонтали; 45° по вертикали |
Напряжение питания, B: | - локальное хранилище SD-CARD до 16Гб |
- постоянного тока 18…26 | - объектив 3.6 |
Ток потребления, мА: | - интерфейс RS-485+реле |
- в дежурном режиме не более 20 | - напряжение питания видеомодуля, В 12 (поступает от ИПП по бронекабелю) |
- в режиме «ПОЖАР» 50 | - ток потребления, мА не более 500 |
