Назначение изделия
Кабели силовые огнестойкие, не распространяющие горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности и с низкой токсичностью продуктов горения.
Область применения: кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц., для прокладки, с учетом объема горючей нагрузки, в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, для электропроводок в операционных отделениях больниц и т.п.

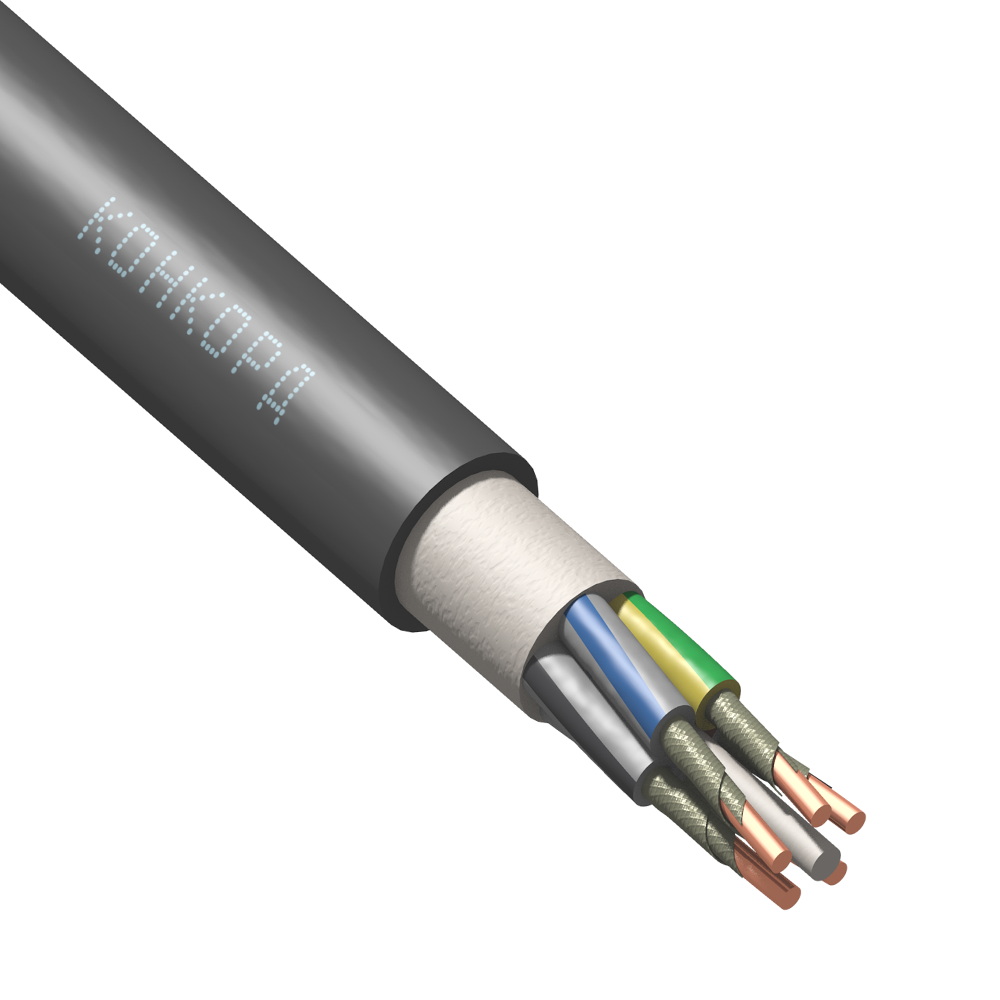

Описание: сердечник кабеля представляет собой скрученные жилы, каждая из которых покрыта слоем огнестойкой изоляции (термическим барьером), выполненным из двух слюдосодержащих лент, наложенных по спирали и изолирована сверху поливинилхлоридным пластикатом пониженной пожарной опасности и с низкой токсичностью продуктов горения. Поверх, скрученных изолированных жил, наложен заполнитель междужильного пространства, выполненный из ПВХ-композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения, придающий кабелю в сечении круглую форму. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения.
Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу по согласованию с потребителем.
Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.
Тип оболочки нг(A)-FRLSLTx | Внешний диаметр, мм 26.1 |
Число жил и сечение, мм? 5х16 | Номинальное напряжение, кВ 1 |
Тип проводника однопроволочный | Диапазон рабочих температур, °С -50…+50 |
