Назначение изделия

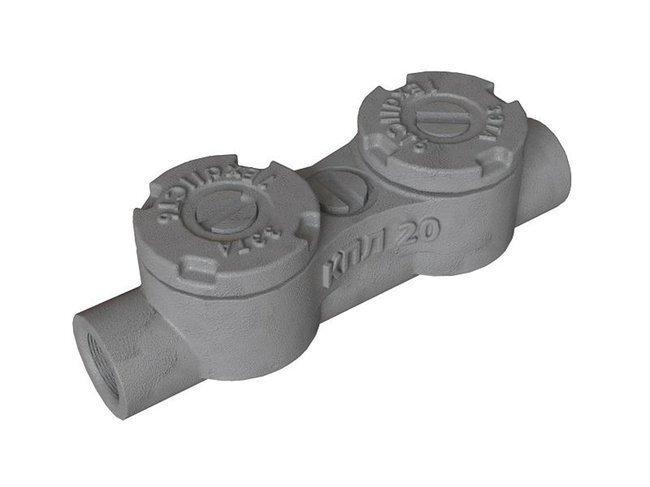

Коробка алюминиевая взрывозащищенная серии В типа КПЛ предназначена для выполнения разделительных уплотнений с локальным испытанием проводов и кабелей с алюминиевыми и медными жилами в стальных водопроводных трубах в электросетях переменного и постоянного тока с номинальным напряжением до 600 В включительно, прокладываемых во взрывоопасных зонах всех классов.
Особенности
Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583.
Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышками с заливными пробками присоединяющимся к корпусу на резьбе.
Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений.
Резьба трубная цилиндрическая по ГОСТ 6357 класса В
-для КПЛ-20 диаметром G3/4” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-25 диаметром G 1” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-40 диаметром G 11/2” в патрубках и G 1,5” на корпусе и крышках коробки,
-для КПЛ-50 диаметром G 2” в патрубках и G 1,5” на корпусе и крышках коробки.
Дополнительное оборудование
(304099) - Ex МКВМ G3/4 K, Кабельный ввод для откр.прокладки кабеля
(304103) - МКВ G3/4K, Кабельный ввод для откр.прокладки кабеля
(304107) - МКВ G3/4 В, Кабельный ввод под бронированный кабель
(304108) - МКВ G3/4 В2, Кабельный ввод под бронированный кабель с двойным уплотнением
(304105) - МКВ G3/4 КМ20, Кабельный ввод под металлорукав O 20 мм
(304106) - МКВ G3/4 КМ25, Кабельный ввод под металлорукав O 25 мм
Маркировка по взрывозащите 1ExdIICT6 | Материал Алюминий |
Количество кабельных вводов 2 | Степень защиты IP54 |
Диаметр кабельного ввода G ?" | Габаритные размеры мм 192х66 |
