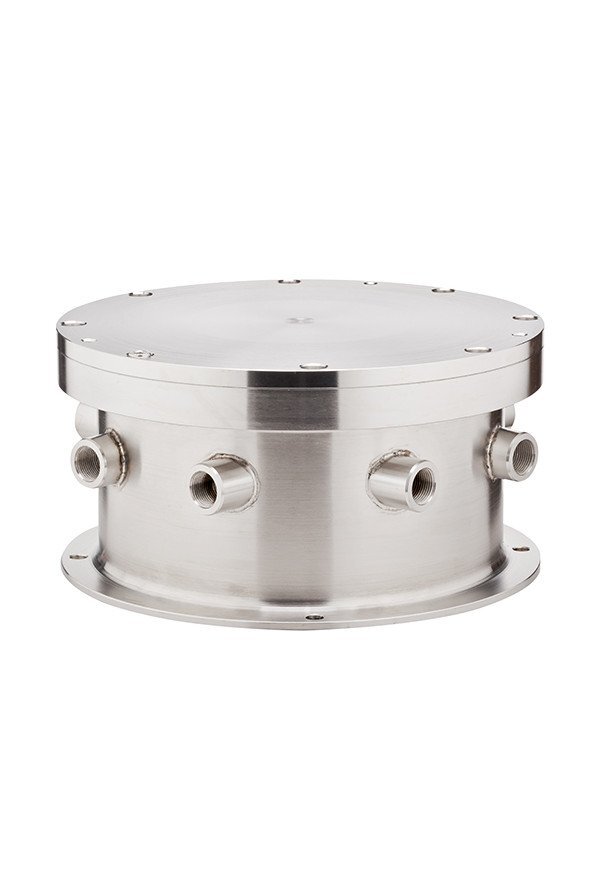

Назначение изделия
Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, охранной или пожарной сигнализации и т.д.) во взрывоопасных зонах.
Дополнительное оборудование
(271370) - ШТ3/4" (Эридан), Штуцер для монтажа в трубной разводке с резьбой G ?"
(271373) - ШТ25 (Эридан), Штуцер для трубной разводки с резьбой М25х1,5
(271372) - ШТ20 (Эридан), Штуцер для трубной разводки с резьбой М20х1,5
(271369) - ШТ1/2" (Эридан), Штуцер для трубной разводки с резьбой G?"
(271371) - ШТ1" (Эридан), Штуцер для трубной разводки с резьбой G 1"
(322694) - КВП12 (Эридан), Кабельный ввод пластиковый для открытой прокладки кабеля O 6-12мм
(271382) - КВО14 (Эридан), Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм
(271381) - КВО10 (Эридан), Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм
(291421) - КВМ25 (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dy=25 мм
(271380) - КВМ20 (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
(271379) - КВМ15 (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм
(328381) - КВВ-ШТ32-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой М32?1,5 мм
(328377) - КВВ-ШТ3/4-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой G?"
(328380) - КВВ-ШТ25-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой М25?1,5 мм
(328379) - КВВ-ШТ20-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой М20?1,5 мм
(328378) - КВВ-ШТ1-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой G1"
(328376) - КВВ-ШТ1/2-С (Эридан), Кабельный ввод для трубной разводки с внешней резьбой G?"
(328373) - КВВ-О6-С (Эридан), Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 6 мм
(328375) - КВВ-О14-С (Эридан), Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм
(328374) - КВВ-О10-С (Эридан), Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм
(328386) - КВВ-М25-С (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=25 мм
(328384) - КВВ-М15-С (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=15 мм
(328383) - КВВ-М12-С (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=12 мм
(328385) - КВВ-М20-С (Эридан), Кабельный ввод для монтажа кабелем в металлорукаве с условным проходом D=20 мм
(328391) - КВВ-БУ22-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 18…22 мм с двойным уплотнением кабеля по наружной и поясной изоляции.
(328390) - КВВ-БУ18-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 14…18 мм с двойным уплотнением кабеля по наружной и поясной изоляции.
(328389) - КВВ-БУ14-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10…14 мм с двойным уплотнением кабеля по наружной и поясной изоляции.
(328388) - КВВ-БМ25-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10…18 мм в металлорукаве с условным проходом D=25 мм
(328387) - КВВ-БМ20-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с наружным диаметром 10…14 мм в металлорукаве с условным проходом D=20 мм
(328382) - КВВ-Б17-С (Эридан), Кабельный ввод для монтажа бронированным кабелем (любой тип брони) с диаметром брони до 17 мм с одинарным уплотнением по поясной изоляции кабеля
(271378) - КВБУ22 (Эридан), Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(271377) - КВБУ18 (Эридан), Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(271376) - КВБУ14 (Эридан), Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(322696) - КВБМ25 (Эридан), Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-22 мм с любым типом брони в металлорукаве с условным проходом D=25 мм
(322695) - КВБМ20 (Эридан), Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм с любым типом брони в металлорукаве с условным проходом D=20 мм
(271375) - КВБ17 (Эридан), Кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
(253165) - КВБ12 (Эридан), Кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
Маркировка по взрывозащите РВ Ex db I MbX или 1Еx db IIC Т4…T6 Gb X | Диаметр кабельного ввода В зависимости от типа кабельного ввода |
Количество клемм 4 | Материал Конструкционная сталь |
Максимальное сечение присоединяемых проводов, мм? 6 | Степень защиты IP66 |
Количество кабельных вводов 8 | Диапазон рабочих температур, °С -60…+100 |
Габаритные размеры мм 285х285х140 |
