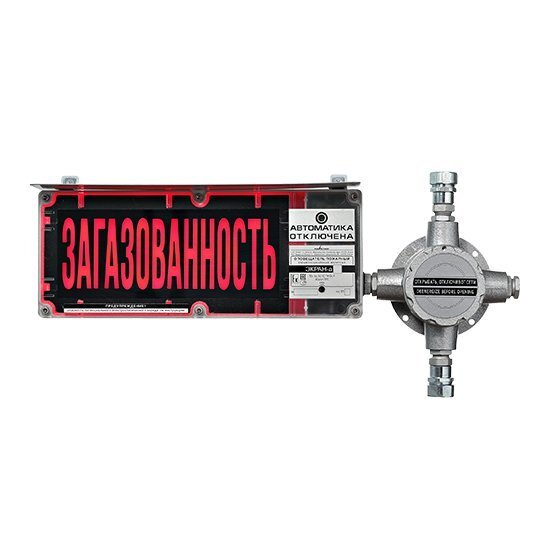

Назначение изделия
Оповещатель предназначен для работы в качестве светового или светозвукового средства оповещения, информационных указателей в системах пожарной сигнализации и обеспечивает подачу светового и звукового сигналов во взрывоопасных зонах.
Особенности
Модификации оповещателя ЭКРАН-ККВ вводное устройство клеммной коробки выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).
Оповещатели ЭКРАН-ККВ комплектуются вводными устройствами по заявке потребителей или устанавливаются заглушки.
Необходимые надписи и их количество указываются в комментарии к заказу.
Для корректного заказа не забудьте указать какие три кабельных ввода необходимы для каждого изделия. Варианты представлены в "Дополнительном оборудовании"
Дополнительное оборудование
(253165) - КВБ12, Кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
(271375) - КВБ17, Кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
(271376) - КВБУ 14, Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(271377) - КВБУ 18, Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(271378) - КВБУ 22, Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони
(271379) - КВМ15, Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм
(271380) - КВМ20, Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
(271381) - КВО10, Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм
(271382) - КВО14, Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм
(271371) - ШТ 1", Штуцер для трубной разводки с резьбой G 1"
(271369) - ШТ 1/2", Штуцер для трубной разводки с резьбой G?"
(271370) - ШТ 3/4", Штуцер для монтажа в трубной разводке с резьбой G 3/4"
(271372) - ШТ20, Штуцер для трубной разводки с резьбой М20х1,5
(271373) - ШТ25, Штуцер для трубной разводки с резьбой М25х1,5
Маркировка по взрывозащите 1Exmb[ib]IICT4GbX | - дополнтельной секции, не более 5 |
Уровень звукового давления встроенной сирены, дБ 100 | Степень защиты IP66 |
Напряжение питания, B: | Диапазон рабочих температур, °С -60…+75 |
- от сети переменного тока 220 | Габаритные размеры мм 530х200х70 |
Ток потребления, мА: | Масса, не более: |
- основной секции, не более 20 | - устройства 2.5 кг |
