Назначение изделия
Предназначен для приема сигналов от пожарных извещателей и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения и инженерным оборудованием.
Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания пожарного извещателя в шлейфе сигнализации, либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска, установленных на путях эвакуации.
Особенности

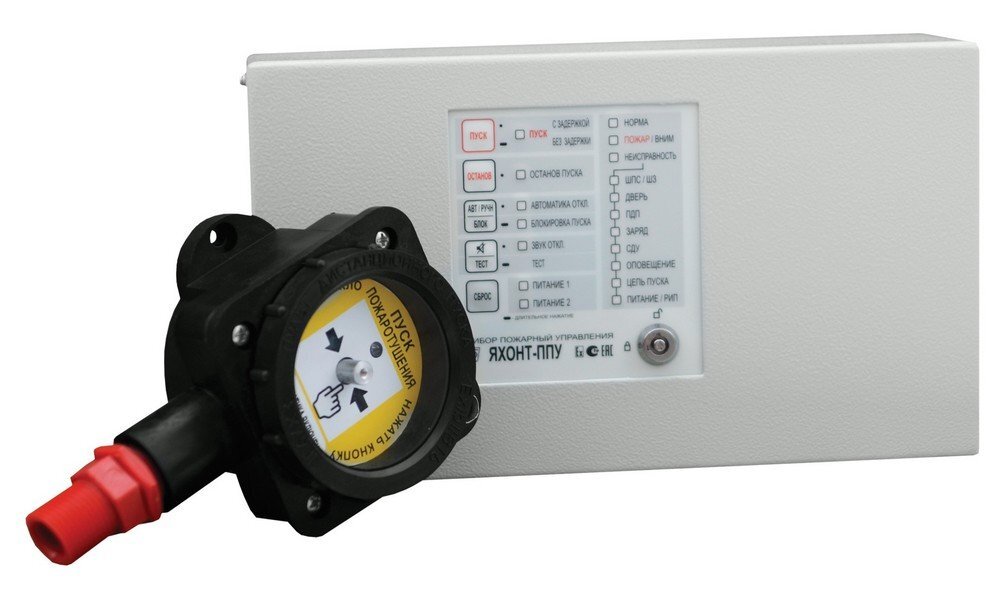

Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «ia» подгруппы IIB, имеет маркировку взрывозащиты [Exia]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон.
Прибор обеспечивает искробезопасность следующих цепей:
1) шлейф сигнализации;
2) шлейф дистанционного пуска;
3) шлейф контроля дверей.
ППУ-ПК предназначен для использования совместно с взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО.
Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.
К ППУ-ПК по двухпроводной линии подключаются 1…4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.
ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по ГОСТ Р 52350.10.
В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
Маркировка взрывозащиты: | Напряжение/ток, коммутируемые вых.контактами ~250В/5А; =30В/5А |
- прибора пожарного управления [Exiа]IIB | Уровень ограничения тока выхода «Пиропатрон», А 2 |
- пульта дистанционного пуска ExiaIIBT6 | Время предпусковой задержки, сек. 10…240 |
Рабочий диапазон питающих напряжений на входе прибора, В 10…14 | Длительность импульса тушения, сек. 2…16 |
Ток, потребляемый прибором в дежурном режиме, мА, не более 250 | Диапазон рабочих температур, °С -40…+60 |
Напряжение на ШС в дежурном режиме, В 17.0 | Степень защиты IP20 |
Ток ограничения в ШС, мА 17.0 | Габаритные размеры мм 255х148х85 |
Масса, не более, кг 2.5 |
