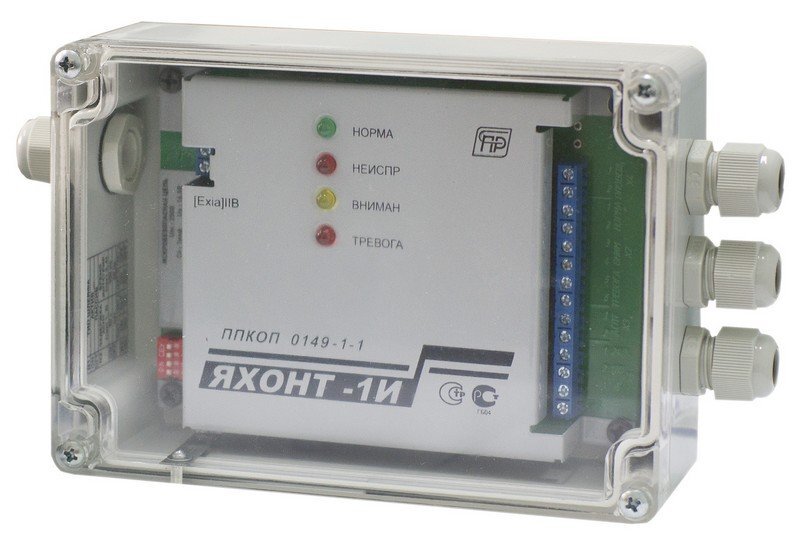

Назначение изделия
Предназначен для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.
Взрывозащищенный прибор осуществляет непрерывный контроль состояния шлейфа сигнализации, электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения, либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения и устройства оповещения.
Прибор имеет входную искробезопасную электрическую цепь уровня ia подгруппы IIB, имеет маркировку взрывозащиты [Exia]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Особенности
В приборе имеется интерфейс RS-485 (протокол обмена MODBUS) и функции управления АСПТ и устройствами оповещения.
Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10-99) : | Напряжение на ШС в дежурном режиме, В 17.0 (±1) |
- максимальное выходное напряжение 26.0 В | Ток ограничения в шлейфе сигнализации, мА 18 |
- максимальный выходной ток 22 мА | Сопротивлении проводов шлейфа сигнализации, кОм, не более 0.22 |
- максимальная внешняя емкость 0.75 мкФ | Сопротивлении утечки между проводами шлейфа, кОм, не менее 50 |
- максимальная внешняя индуктивность 0.1 Гн | Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А |
Рабочий диапазон питающих напряжений, В 12 (±2) или 24 (+3/-4) | - контакты ПЦН и АСПТ 48В/0.2А |
Ток потребления, мА: | - контакты УО 250В/0.5А |
- в дежурном режиме 80 | Габаритные размеры мм 220х125х55 |
- в режиме тревоги 120 | Масса прибора, кг 0.5 |
