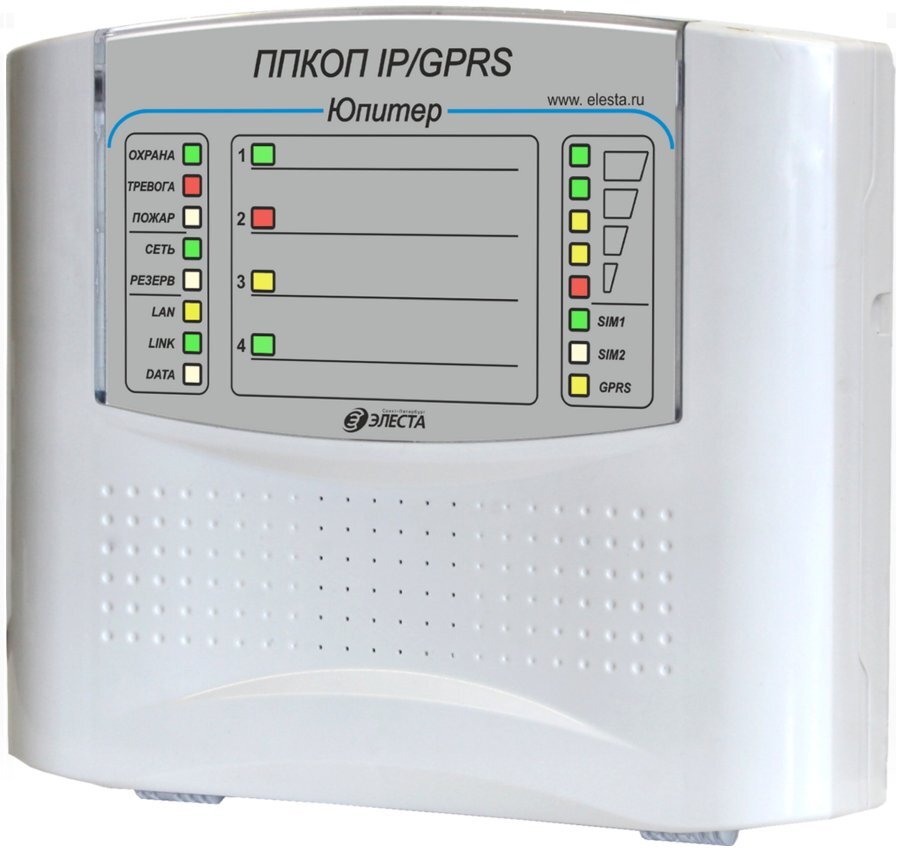

Назначение изделия
Прибор предназначен для централизованной или автономной защиты квартир, жилых домов, учреждений, магазинов и других объектов от несанкционированных проникновений и пожара. Защита осуществляется путем контроля состояния охранных или пожарных шлейфов сигнализации, установленных на объекте.
Особенности
В зависимости от варианта исполнения платы, прибор может контролировать 4, 8 или 16 шлейфов сигнализации.
В зависимости от варианта исполнения корпуса, прибор может быть в металлическом корпусе или в пластиковом корпусе (со встроенной клавиатурой или без).
Дополнительное оборудование
(284254) - Юпитер-6134, Клавиатура, индикация состояния 4 шлейфов
Количество ШС 4 | - кол-во выходов типа "Сухой контакт" 4 |
Количество разделов 4 | Максимально допустимые токи и напряжения: |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ; SMS | - на выходе "звуковой оповещатель" 12В/100 мА |
Внешние интерфейсы для обмена, программирования и управления USB; GSM; Ethernet | - выход для питания извещателей 12В/100мА |
Длительность звучания выносного звукового оповещателя, мин программируется | - релейного выхода 14В/12А |
Напряжение на клеммах для подключения ШС, В: | Напряжение питания, B: |
- в дежурном режиме - | - от внешнего источника питания 10…14 |
- при разомкнутом состоянии ШС 22 | - от дополнительного источника 10…14 |
Ток ШС в дежурном режиме, мА 3.6 | Ток потребления, мА: |
Номинальное сопротивление выносного резистора, кОм 5.1 | - при питании от внешнего источника питания 650 |
Параметры информационных выходов: | Материал корпуса Металл |
- кол-во выходов типа "Открытый коллектор" 1 | Диапазон рабочих температур, °С -20…+50 |
Габаритные размеры мм 250х220х52 |
