Назначение изделия

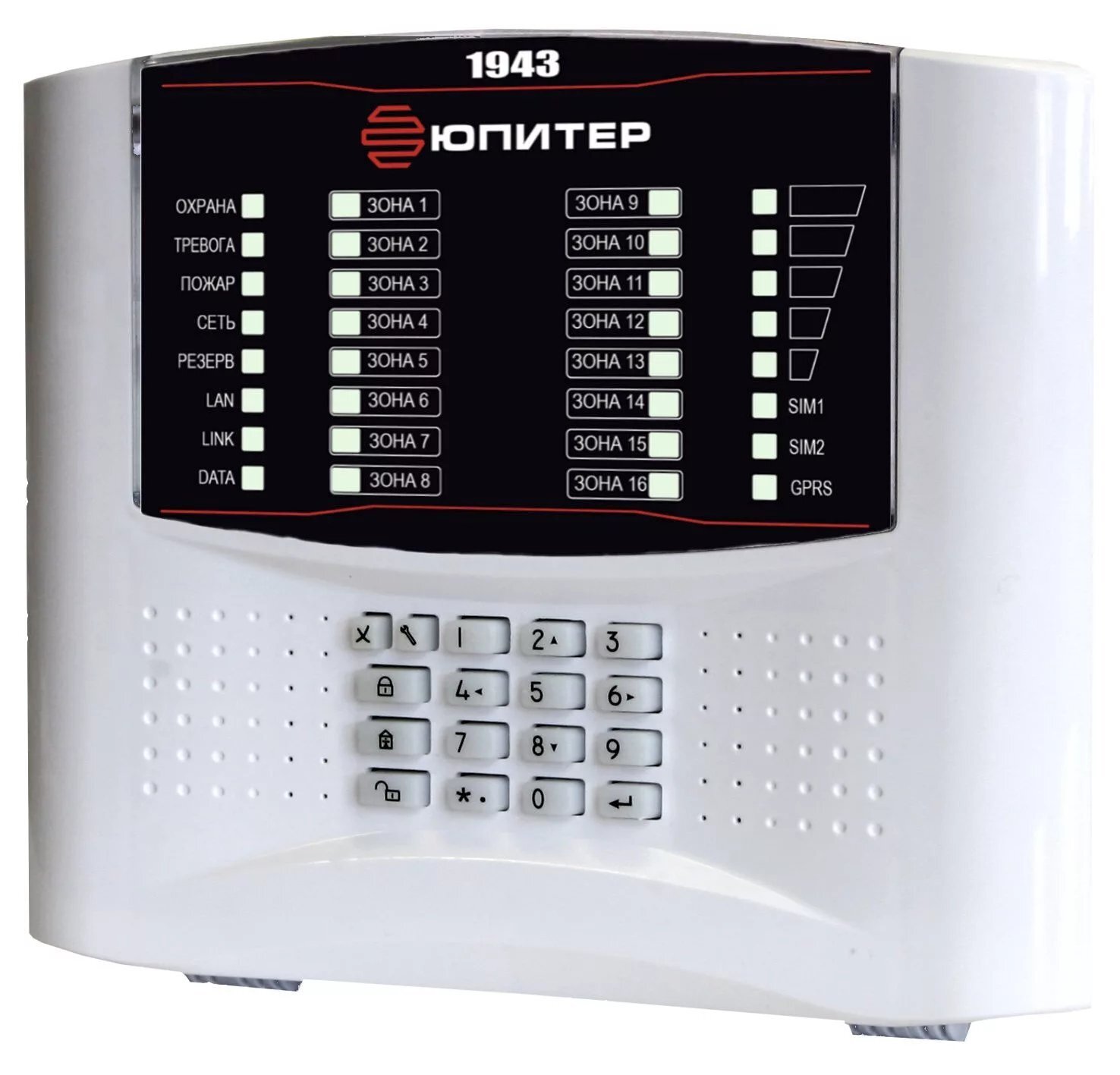

Прибор предназначен для защиты объектов широкого профиля (от жилых помещений до объектов корпоративных клиентов) путем контроля состояния 16 или 64 зон охраны с подключенными шлейфами сигнализации охранных или пожарных извещателей, смонтированных на охраняемом объекте, и передачи сообщений о состоянии прибора на пульт централизованного наблюдения.
Дополнительное оборудование
Клавиатуры управления
(284254) - Юпитер-6134, Клавиатура с индикацией 4 ШС
(284255) - Юпитер-6135, Клавиатура с индикацией 8 ШС
(284256) - Юпитер-6136, Клавиатура с индикацией 16 ШС
Расширители
(272282) - Юпитер-3812, Блок расширения на 8 ШС
(272281) - Юпитер-3811, Блок расширения на 4 ШС
(296084) - Юпитер-3214, Блок релейный на 4 реле
(265618) - Юпитер-9132, Резервированный источник питания 12 В/ 2 А
(3033920 - LEOCH DJW 12-7,0, Аккумулятор 12 В/ 7 Ач
Количество ШС 16 (до 64) | Максимально допустимые токи и напряжения: |
Количество разделов 16 | - на выходе "звуковой оповещатель" 12В/100 мА |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ; SMS | - выход для питания извещателей 12В/100мА |
Внешние интерфейсы для обмена, программирования и управления USB; GSM; Ethernet | - релейного выхода 250В/5А |
Длительность звучания выносного звукового оповещателя, мин программируется | Напряжение питания, B: |
Напряжение на клеммах для подключения ШС, В: | - от внешнего источника питания 10…14 |
- при разомкнутом состоянии ШС 22 | - от дополнительного источника 10…14 |
Ток ШС в дежурном режиме, мА 3.6 | Ток потребления, мА: |
Номинальное сопротивление выносного резистора, кОм 5.1 | - при питании от внешнего источника питания 650 |
Параметры информационных выходов: | Материал корпуса Пластик |
- кол-во выходов типа "Открытый коллектор" 1 | Диапазон рабочих температур, °С -20…+50 |
- кол-во выходов типа "Сухой контакт" 4 | Габаритные размеры мм 250х220х52 |
