Назначение изделия

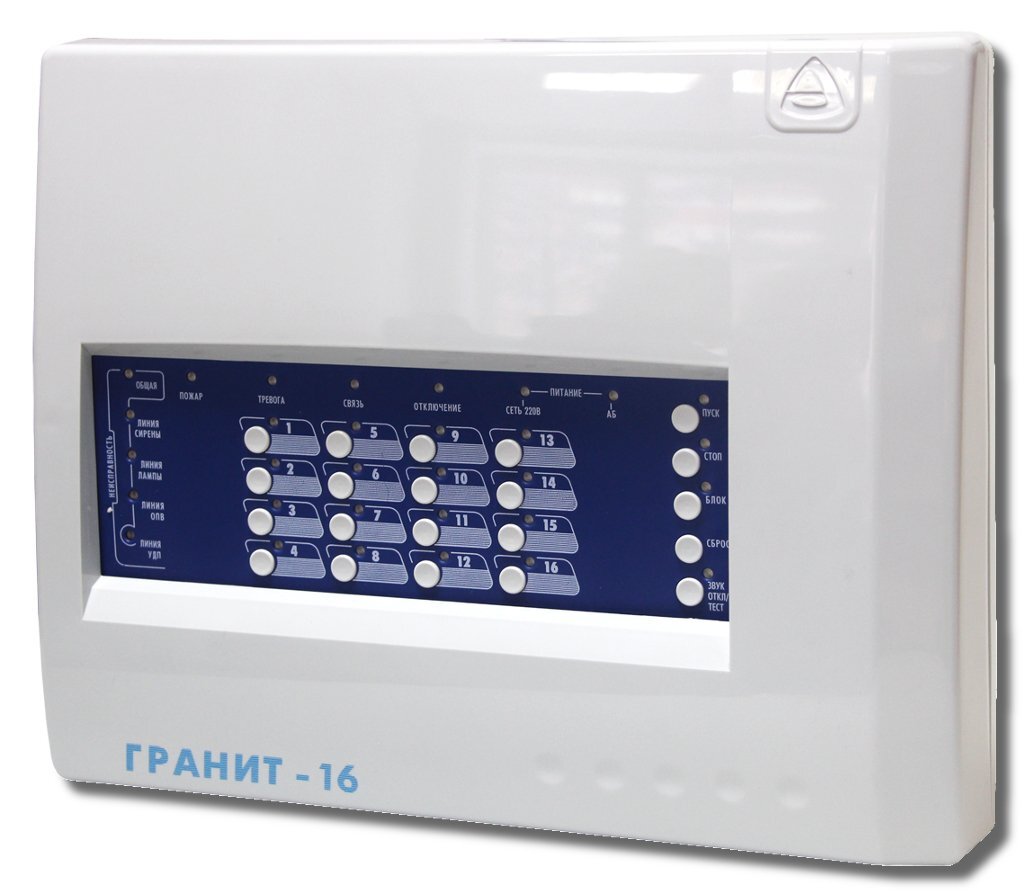

Приборы приемно-контрольные и управления охранно-пожарные «Гранит» предназначены для охраны средних и крупных объектов: поликлиник, больниц, детских садов и т.п.
Особенности
- настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С»;
- возможность подключения внешних коммутационных устройств: блоков реле ПЦН БР-24 и ВЕТТА-БР. Не более 6-ти блоков и не более 48-ми каналов коммутации;
- возможность подключения к прибору коммуникаторов: Wi-Fi коммуникатора или/и GE коммуникатора;
- при подключении коммуникаторов передача информации на ПЦН осуществляется по сетям Ethernet (Internet, локальные сети) с помощью Wi-Fi коммуникатора и по сетям Ethernet или/и GSM/GPRS с помощью GE коммуникатора;
- прибор обеспечивает рассылку SMS, а так же дозвон на телефонные номера пользователей (до 3-х номеров) при наличии в нём GE коммуникатора;
- прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений (первое программирование только через USB);
- при работе с коммуникаторами прибор имеет обратный канал управления (поставить/снять зону или группу зон, перепоставить прибор, включить/выключить реле прибора).
Дополнительное оборудование
(326168) - БР-24, Блок релейный.
(264827) - ВЕТТА-БР, Блок релейный.
(326167) - GE-коммуникатор (24), Передача извещений по сетям Ethernet и по каналам связи GSM/GPRS от объектового прибора на пульт централизованного наблюдения ГОРИЗОНТ» / «ЛАВИНА» и имеет возможность для удалённого программирования этого прибора.
(315570) - Wi-Fi-коммуникатор, Передача извещений по сетям Wi-Fi / Ethernet от объектового прибора на пульт централизованного наблюдения «ГОРИЗОНТ» / «ЛАВИНА» и имеет возможность для удалённого программирования этого прибора.
Количество ШС 16 | - выход для питания извещателей 12В/250мА |
Количество разделов 16 | - релейного выхода 100В/150мА |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ | Напряжение питания, B: |
Внешние интерфейсы для обмена, программирования и управления Специализированный интерфейс | - от сети переменного тока 187…242 |
Длительность звучания выносного звукового оповещателя, мин программируется | - от внешнего источника питания - |
Напряжение на клеммах для подключения ШС, В: | - от дополнительного источника 12 |
- в дежурном режиме 15…19 | Ток потребления, мА: |
- при разомкнутом состоянии ШС - | - при питании от внешнего источника питания - |
Ток ШС в дежурном режиме, мА 1.5 | - при питании от дополнительного источника питания - |
Номинальное сопротивление выносного резистора, кОм 7.5 | - при питании от встроенного аккумулятора, мА 50 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) | Потребляемая мощность: |
Параметры информационных выходов: | - от сети переменного тока 150 ВА |
- кол-во выходов типа "Открытый коллектор" 4 | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Сухой контакт" 4 | Емкость аккумулятора, А·ч 7/12 |
Максимально допустимые токи и напряжения: | Материал корпуса Пластик |
- на выходе "звуковой оповещатель" 12В/500мА | Степень защиты IP20 |
- на выходе "световой оповещатель" 12В/200мА | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 325х260х90 |
