Назначение изделия

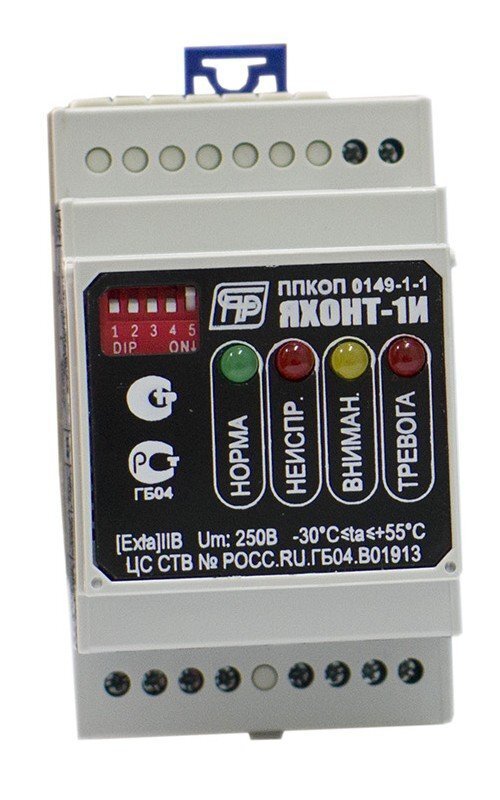

Устройство приёмно–контрольное охранно-пожарное УПКОП0149-1-1 «Яхонт-1И» предназначено для непрерывного контроля искробезопасного шлейфа сигнализации, приема сигналов от пожарных и охранных извещателей, их электропитания, и передачи сигналов на приемно-контрольный прибор, либо на пульт централизованного наблюдения (ПЦН).
Устройство может выдавать информацию по интерфейсу RS485.
Устройство «Яхонт-1И» имеет входную искробезопасную электрическую цепь уровня «iа» подгруппы IIC, имеет маркировку взрывозащиты [Exiа]IIC, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Маркировка по взрывозащите [Exia]IIB | Напряжение питания, B: |
Количество ШС 1 | - от внешнего источника питания 12/24 |
Номинальное напряжение в ШС, В 11.5 | Ток потребления, мА: |
Ток ограничения в шлейфе сигнализации, мА 18 | - не более 65 |
Максимально допустимые напряжение и ток на выходе "оповещатель" ~250 В; 0.5 А | Степень защиты IP20 |
Внешние интерфейсы для обмена, программирования и управления: | Диапазон рабочих температур, °С -30…+50 |
- RS-485 1 | Габаритные размеры мм 55х100х65 |
Масса, не более, кг 0.15 |
