Назначение изделия

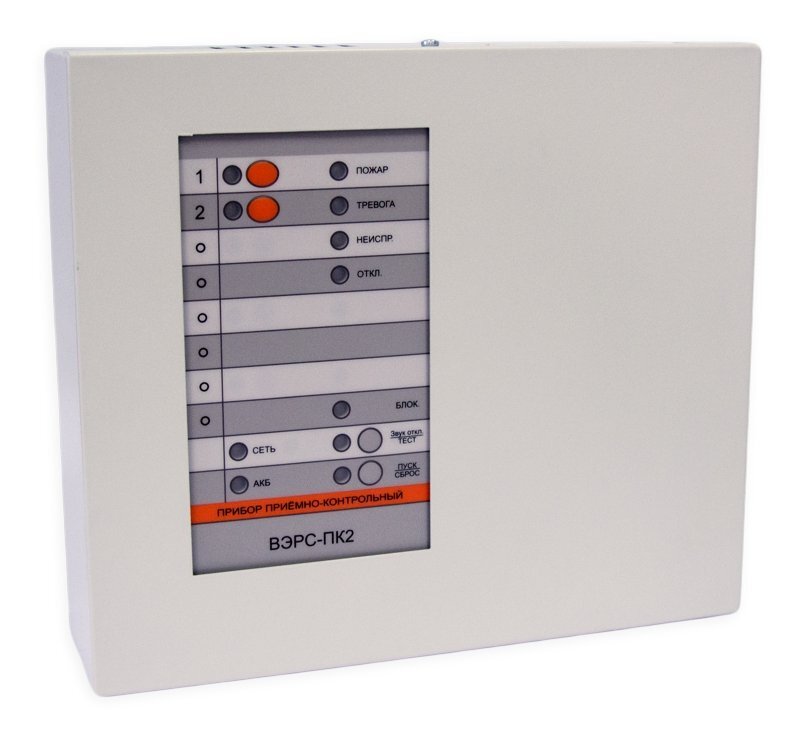

Приборы ВЭРС-ПК Версии 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Особенности
- высокоэффективный импульсный источник питания;
- расширенный диапазон рабочего сетевого напряжения - 135-242 В;
- поддерживается полноценная работа с глубоко разряженной АКБ;
- прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- контроль состояния шлейфов сигнализации с подключенными к ним охранными, пожарными или технологическими извещателями;
- выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- контроль прохода через одну точку доступа;
- контроль линий подключения оповещателей;
- передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК по интерфейсу RS-485;
- гибкое программирование до 36 -х параметров прибора и шлейфов сигнализации;
- три типа шлейфов сигнализации: «Пожарный», «Охранный» и «Технологический»;
- объединение шлейфов сигнализации в разделы для общего управления;
- управление шлейфами сигнализации электронными ключами (до 255 ключей);
- управление замком двери, обеспечение прохода по ключам доступа;
- возможность подключения внешнего РИП;
- подключение внешних блоков по RS-485.
Дополнительное оборудование
(269350) - ВЭРС-МАД, GSM-коммуникатор для установки в приборы ВЭРС-ПК версии 3.2 и ВЭРС-HYBRID
(250502) - ВЭРС-БМК, Блок индикации
(237645) - ВЭРС-РС версия 3.1, Блок индикации
(229717) - ВЭРС-БРУ 8 версия 3.1, Блок релейный
(230400) - ВЭРС-БРУ 4 версия 3.1, Блок релейный
(230402) - ВЭРС-БРУ 24 версия 3.1, Блок релейный
(230401) - ВЭРС-БРУ 16 версия 3.1, Блок релейный
Количество ШС 2 | - выход для питания извещателей 12В/500мА |
Количество разделов 2 | - релейного выхода 120В/2А |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ | Напряжение питания, B: |
Внешние интерфейсы для обмена, программирования и управления RS-485; USB | - от сети переменного тока 135…242 |
Длительность звучания выносного звукового оповещателя, мин 5 | - от внешнего источника питания 12 |
Напряжение на клеммах для подключения ШС, В: | - от дополнительного источника 12 |
- в дежурном режиме 15.3…18.7 | Ток потребления, мА: |
- при разомкнутом состоянии ШС 22 | - при питании от внешнего источника питания - |
Ток ШС в дежурном режиме, мА 3 | - при питании от дополнительного источника питания - |
Номинальное сопротивление выносного резистора, кОм 7.5 | - при питании от встроенного аккумулятора, мА 160 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Потребляемая мощность: |
Параметры информационных выходов: | - от сети переменного тока 12ВА |
- кол-во выходов типа "Открытый коллектор" 3 | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Сухой контакт" 3 | Емкость аккумулятора, А·ч 4.5 |
Максимально допустимые токи и напряжения: | Материал корпуса Металл |
- на выходе "звуковой оповещатель" 12В/500мА | Степень защиты IP20 |
- на выходе "световой оповещатель" 12В/500мА | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 240х200х83.5 |
