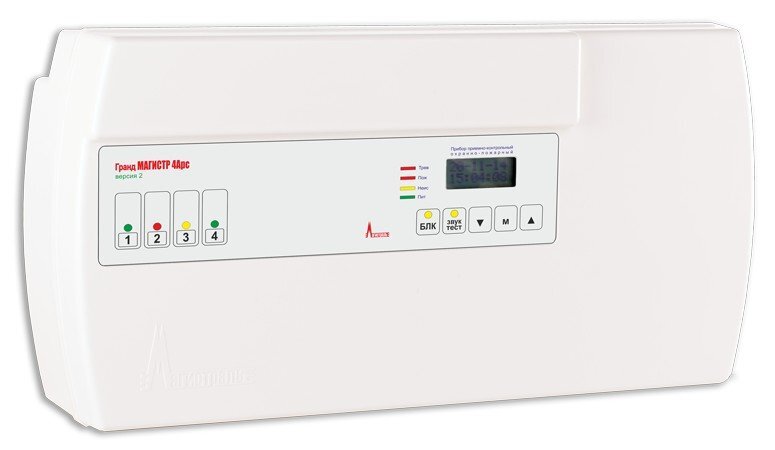

Назначение изделия
Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, технологическими датчиками, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.
Особенности
- встроенная клавиатура со светодиодной индикацией и ЖК-дисплеем;
- встроенный регистратор на 1024 события;
- программирование прибора через меню на ЖК-дисплее;
- отправка SMS о состоянии прибора на 8 мобильных номеров (при наличии «Модуля SMS»);
- гибкое программирование функций каждого ШС (типы «Пожарный», «Охранный», «Технологический», «Не используется» с возможностью объединения в разделы);
- программируемая тактика работы охранных ШС;
- организация двухпорогового и однопорогового режимов работы любого пожарного ШС по тактике «Перезапрос»;
- программируемая тактика работы технологических ШС. Сработка с фиксацией и без фиксации (автоматическое взятие на контроль при восстановлении шлейфа);
- 3 программируемых реле ПЦН (типы «Внимание», «Пожар», «Охрана», «Тревога», «Технологический», «Неисправность», «Не используется» с настройкой задержки включения, длительности включенного состояния, а также привязкой к отдельным ШС);
- 3 программируемых выхода для подключения внешнего оповещения «электронный ключ» (типы «Световое оповещение», «Сирена», «Табло ВЫХОД», «Речевое оповещение», «Пожар», «Внимание», «Технологический», «Неисправность», «Не используется»);
- постановка и снятие ШС кнопками с клавиатуры, ключами Touch Memory, с помощью радио-брелока (функция «сухой контакт») или мобильного телефона через SMS;
- контроль цепей выносных оповещателей на обрыв и короткое замыкание;
- измерение текущего сопротивления ШС при монтаже.
Количество ШС 4 | - количество SIM карт 1 |
Количество разделов 4 | - количество номеров оповещения 8 |
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ | - формат передачи извещений SMS |
Напряжение на клеммах для подключения ШС, В: | - ток потребления в дежурном режиме, мА 8 |
- в дежурном режиме 14.6…17.6 | - ток потребления в режиме передачи, мА 100 |
- при разомкнутом состоянии ШС 20 | - габаритные размеры, мм 100х85х25 |
Ток ШС в дежурном режиме, мА 5.2…2.1 | Напряжение питания, B: |
Номинальное сопротивление выносного резистора, кОм 7.5 | - от сети переменного тока 130…280 |
Параметры информационных выходов: | - от внешнего источника питания 12 |
- кол-во выходов типа "Открытый коллектор" 3 | Ток потребления, мА: |
- кол-во выходов типа "Сухой контакт" 3 | - максимальный 210 |
Максимально допустимые токи и напряжения: | Кол-во устанавливаемых аккумуляторов 1 |
- выход для питания извещателей 12В/1А | Емкость аккумулятора, А·ч 7 |
- релейного выхода 120В/1А | Материал корпуса Пластик |
Параметры встраиваемого GSM модуля: | Диапазон рабочих температур, °С +5…+55 |
Габаритные размеры мм 322х167х89 |
