Назначение изделия

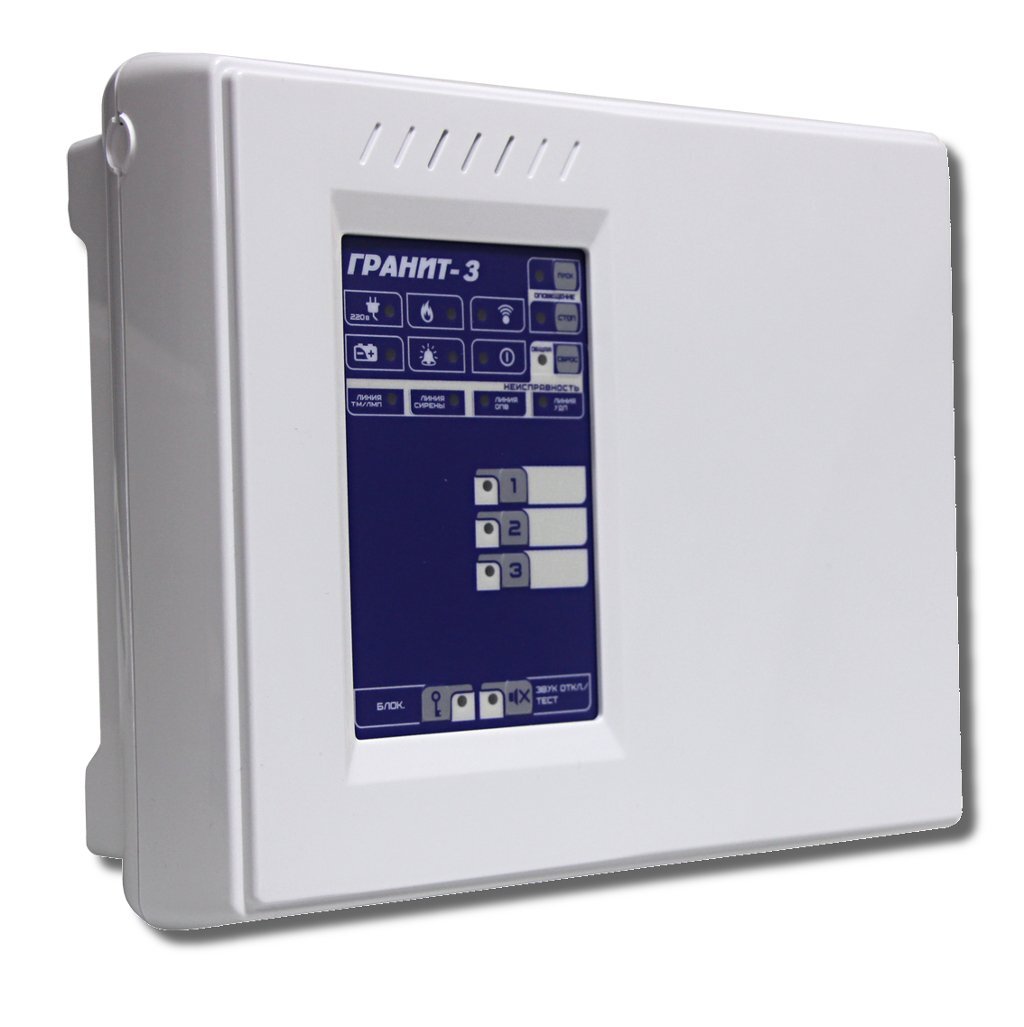

Приборы приемно-контрольные и управления охранно-пожарные Гранит предназначены для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Особенности
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB;
- прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения размыканием «сухих» контактов реле ПЦН;
- способы постановки на охрану и снятия с охраны: электронными ключами Touch Memory, кнопками на панели индикации и управления прибора;
- два входа для подключения считывателей ТМ;
- способы управления оповещением при пожаре: вручную с панели индикации и управления прибора, дистанционно с помощью устройства дистанционного пуска, автоматически;
- три выхода оповещения «открытый коллектор»;
- автоматический контроль линий оповещения и управления на обрыв или короткое замыкание;
- дополнительный неотключаемый выход для питания извещателей;
- для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат»;
- функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается;
- парольная защита органов управления прибора от несанкционированного доступа;
- возможность обновления прошивки прибора;
- возможность подключить внешний резервированный источник питания;
- при полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние;
- заземление корпуса не требуется.
Количество ШС 3 | - релейного выхода 100В/100мА (ПЦН1.2.4); 250В/3А (ПЦН4) |
Количество разделов 3 | Напряжение питания, B: |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ | - от сети переменного тока 110…242 |
Внешние интерфейсы для обмена, программирования и управления microUSB | - от внешнего источника питания 12 |
Длительность звучания выносного звукового оповещателя, мин 3 | - от дополнительного источника 12 |
Напряжение на клеммах для подключения ШС, В: | Ток потребления, мА: |
- в дежурном режиме 19…20 | - при питании от встроенного аккумулятора в дежурном режиме 50 |
Ток ШС в дежурном режиме, мА 1.5 | - при питании от встроенного аккумулятора и в режиме «Пуск», «Пожар», «Тревога», не более 70 |
Номинальное сопротивление выносного резистора, кОм 7.5 | Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) | - от сети переменного тока 15ВА |
Параметры информационных выходов: | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 3 | Емкость аккумулятора, А·ч 4.5/7 |
- кол-во выходов типа "Сухой контакт" 4 | Материал корпуса Пластик |
Максимально допустимые токи и напряжения: | Степень защиты IP20 |
- на выходах «ОПВ», «ЛМП», «СИР», не более 12В/1А | Диапазон рабочих температур, °С -30…+50 |
- выход для питания извещателей 12В/1.5А | Габаритные размеры мм 250х210х80 |
