Назначение изделия

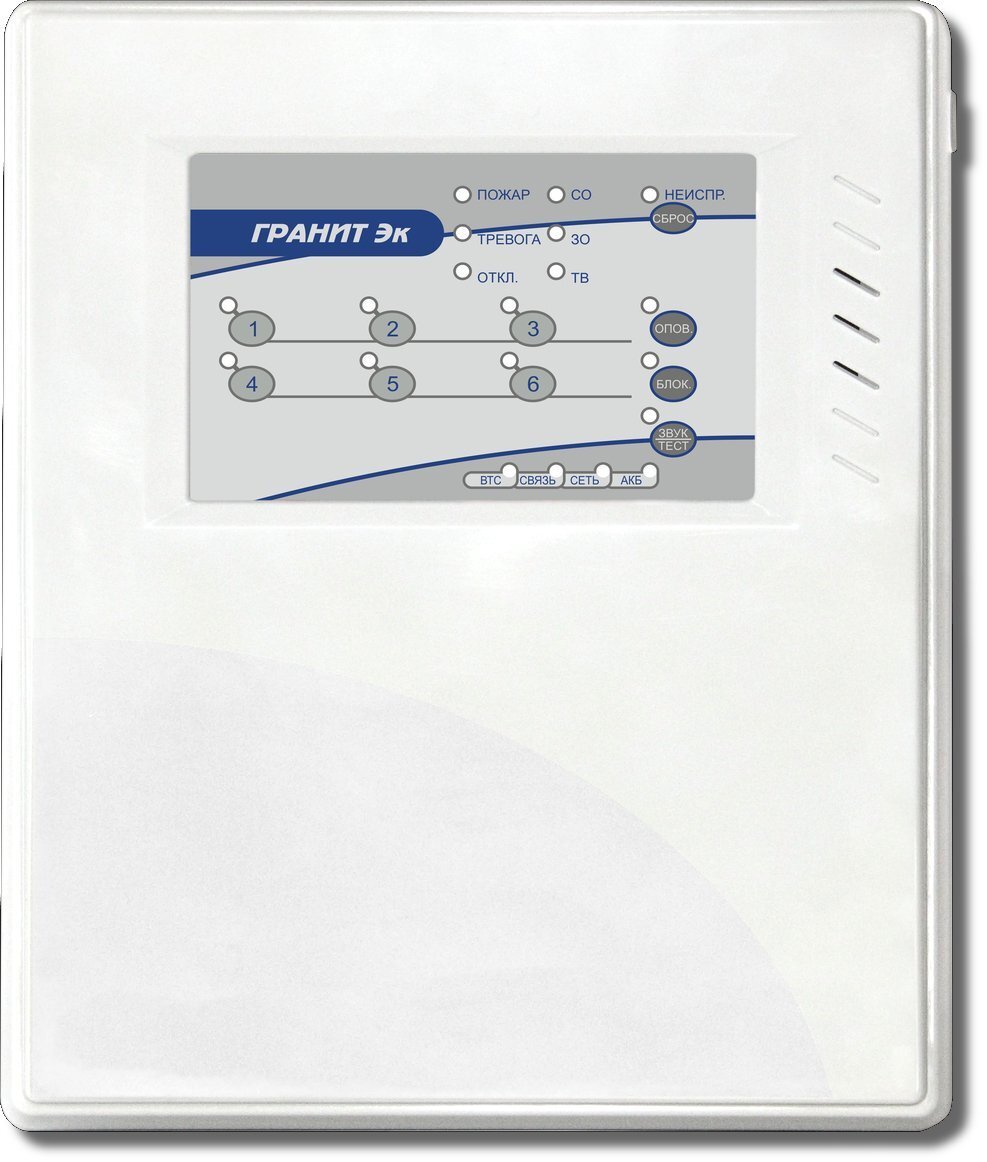

Прибор «Гранит-6 Эк» выполняет функции охранно-пожарной сигнализации, следит за состояние окружающей среды и управляет оборудованием.
Прибор может работать как контроллер доступа,ограничивая доступ в помещение с помощью электромагнитного замка. В качества ключа доступа используются электронные ключиTouchMemory, проксимити карты, брелоки, цифровые пароли.
Особенности
- тип шлейфа задается в зависимости от его назначения: охранный, пожарный, технологический, неиспользуемый;
- в технологический ШС подключаются гальваническиизолированные контакты различных датчиков (освещенности, температуры, утечки воды и т.д.);
- однотипные шлейфы (зоны) можно объединять в разделы;
- настройка прибора с помощью кнопок на лицевой панели;
- выход ТМ для подключения считывателя ключей TouchMemory;
- способы постановки зон (разделов) на охрану и снятия с охраны:
кнопками на панели прибора;
электронными ключами TouchMemory через считыватель ТМ;
Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» (приобретается отдельно).
- прибор оповещает о тревоге и других событиях с помощью оповещателей: световых, звуковых, табло «Выход»;
- прибор контролирует линии оповещения на обрыв и короткое замыкание;
- сигналы о состоянии прибора («ПОЖАР», «ТРЕВОГА», «НЕИСПРАВНОСТЬ», «ОПОВЕЩЕНИЕ») передаются на реле ПЦН. Реле могут использоваться для управления оборудованием;
- управление доступом (электромагнитный замок).
Количество ШС
6
Напряжение питания, В
220
Напряжение на входе ШС при номинальном сопротивлении шлейфа, В
15.3…18.7
Мощность, потребляемая от сети переменного тока, ВА
12
Номинальное сопротивление выносного резистора, кОм
7.5
Время задержки на вход/выход, с
60/60
Ток ШС в дежурном режиме, мА
2.85
Рекомендуемая емкость АКБ, Ач
12 В; 4.5/7 Ач
Максимально допустимые токи и напряжения:
Диапазон рабочих температур, °С
-40…+50
- на выходе "звуковой оповещатель"
12 В; 1 А
Габаритные размеры, мм
250х210х80
- на выходе "световой оповещатель"
12 В; 1 А
Масса, не более, кг
1
- выход для питания извещателей
10…14 В; 1 А
