Назначение изделия
Прибор предназначен для контроля шлейфов сигнализации с установленными в них охранными или пожарными извещателями, технологическими датчиками, а так же выдачи тревожных извещений и управления выносными оповещателями. Цепи всех оповещателей контролируются на обрыв и короткое замыкание.

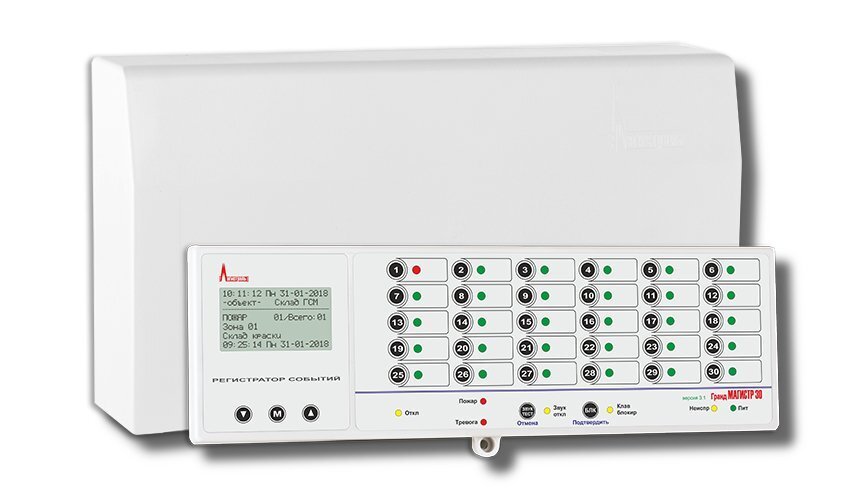

Прибор комплектуется выносной клавиатурой с ЖК-дисплеем, на котором отображается текущие дата и время, информация о событиях, а также текущие параметры прибора в меню конфигурирования.
Конфигурирование параметров прибора может осуществляться как с клавиатуры через меню, так и с помощью персонального компьютера с подключением через преобразователь интерфейсов USB-RS485.
Применение дополнительных модулей и внешних блоков позволяет увеличить количество и мощность подключаемых оповещателей, получить дополнительные релейные выходы, организовать контролируемый доступ в помещения, а также передать на ПЦН информацию по протоколу Ademco Contact-ID.
Прибор предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.
Конструкция прибора не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.
Количество ШС 4 | - кол-во выходов типа "Сухой контакт" 3 |
Количество разделов 4 | Максимально допустимые токи и напряжения: |
Способ управления режимами работы кнопка; ключ ТМ | - выход для питания извещателей 12В/1.2А |
Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet | - релейного выхода 24В/2А |
Длительность звучания выносного звукового оповещателя, мин программируется | Напряжение питания, B: |
Напряжение на клеммах для подключения ШС, В: | - от сети переменного тока 130…280 |
- в дежурном режиме 17 | - от дополнительного источника 12 |
- при разомкнутом состоянии ШС 20 | Ток потребления, мА: |
Ток ШС в дежурном режиме, мА 2 | - при питании от встроенного аккумулятора, мА 130 |
Номинальное сопротивление выносного резистора, кОм 7.5 | Кол-во устанавливаемых аккумуляторов 1 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Емкость аккумулятора, А·ч 7 |
Параметры информационных выходов: | Материал корпуса Пластик |
- кол-во выходов типа "Открытый коллектор" 4 | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 345х180х90 |
