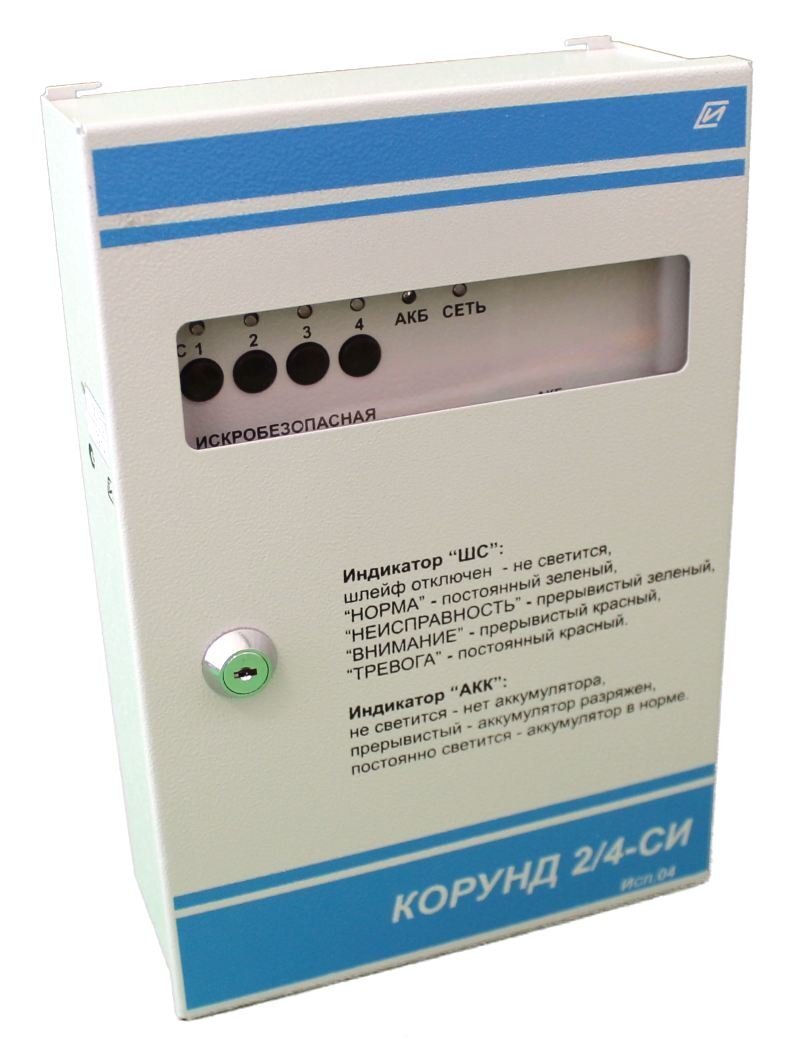

Назначение изделия
Прибор предназначен для приема и отображения извещений “Норма”, “Внимание”, “Пожар”, “Проникновение” и “Неисправность”, поступающих от пожарных и охранных извещателей по шлейфам сигнализации и управления звуковым и световым оповещателями, трансляции тревожных извещений на ПЦН, выдачи стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения.
Особенности
- световая и звуковая индикация;
- формирование стартового импульса на приборы управления пуском систем пожаротушения, дымоудаления, оповещения при пожаре;
- контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
- контроль исправности цепей внешних оповещателей звукового и светового;
- контроль вскрытия прибора;
- контроль состояния встроенной аккумуляторной батареи, а также ее заряд в процессе эксплуатации;
Количество ШС 4 | - на выходе "световой оповещатель" 15В/1А |
Способ управления режимами работы внешний выключатель | - релейного выхода 250В/100мА |
Длительность звучания выносного звукового оповещателя, мин без ограничения | Напряжение питания, B: |
Напряжение на клеммах для подключения ШС, В: | - от сети переменного тока 220 |
- в дежурном режиме 16…24 | - от встроенного источника резервного питания 12 |
- при разомкнутом состоянии ШС 24 | Ток потребления, мА: |
Ток ШС в дежурном режиме, мА 3 | - при питании от внешнего источника питания 290 |
Номинальное сопротивление выносного резистора, кОм 4.7 | Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | - от сети переменного тока 20 ВА |
Параметры информационных выходов: | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 2 | Емкость аккумулятора, А·ч 7 |
- кол-во выходов типа "Сухой контакт" 6 | Материал корпуса Металл |
Максимально допустимые токи и напряжения: | Степень защиты IP20 |
- на выходе "звуковой оповещатель" 15В/1А | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 240х180х85 |
