Назначение изделия

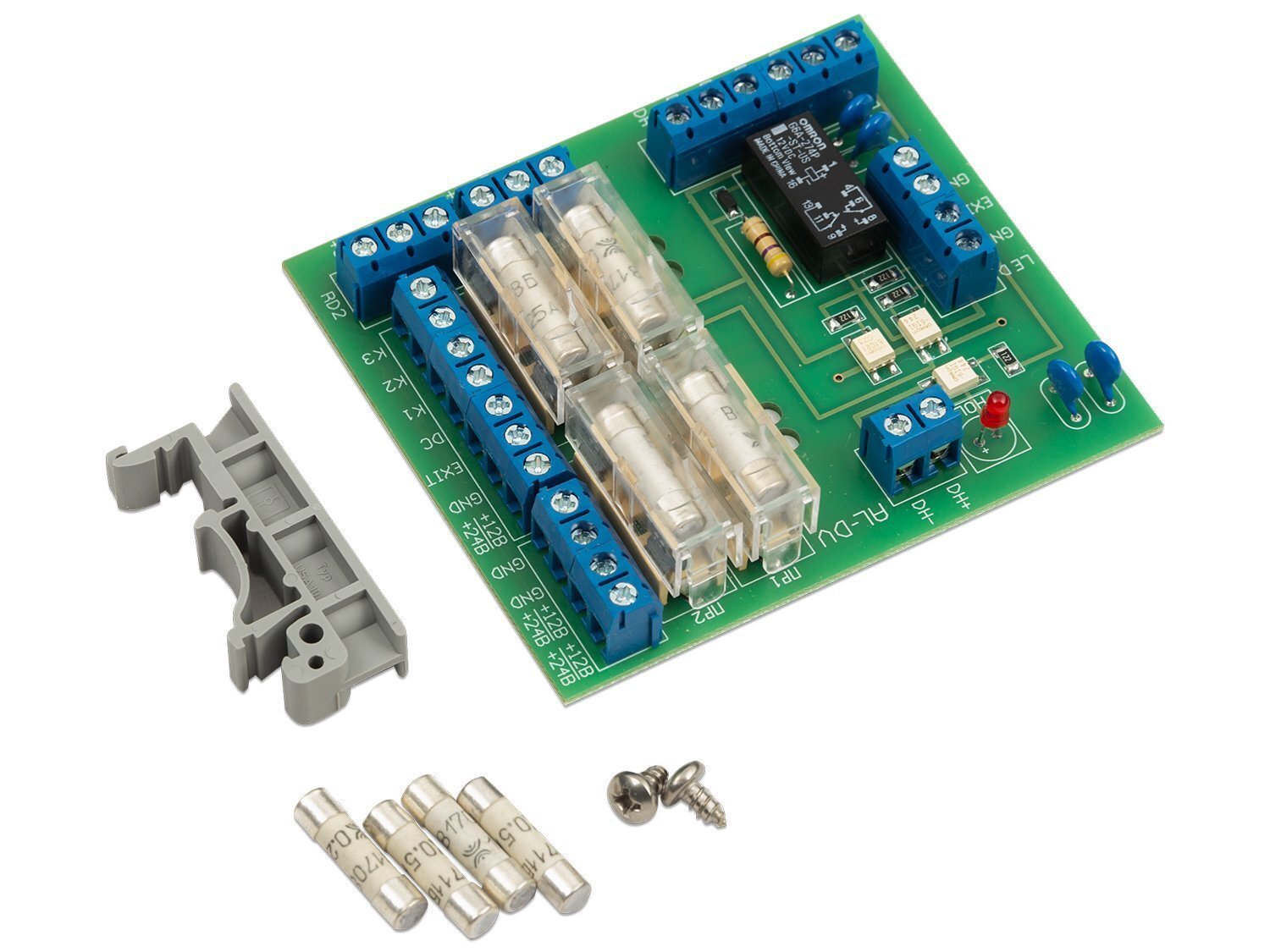

Прибор приемно-контрольный доступа ALM-DV-01 предназначен для применения в автономных и сетевых системах контроля доступа для сопряжения взрывозащищенного оборудования, находящегося во взрывоопасной зоне (электромагнитные замки, считыватели, приборы управления и индикации) с внешним невзрывозащищённым оборудованием (контроллеры доступа, источники питания и др.) и обеспечивает выполнение требований п.6 ГОСТ 31610.18-2016/IEC 60079-18:2014 в части применения защитных устройств для ограничения максимальной температуры поверхности взрывозащищенного оборудования с видом взрывозащиты «заливка компаундом» для взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, B-Iб, В-Iг и В-IIа по ПУЭ гл. 7.3).
Особенности
Изделие применяется как согласующее устройство и выполняет следующие функции:
- обеспечивает защиту от превышения тока потребления взрывозащищенным оборудованием. В качестве защиты используются плавкие предохранители. При превышении максимально допустимого тока потребления в два раза время срабатывания защиты не превышает 1 с;
- обеспечивает снятие остаточной намагниченности электромагнитного замка при его разблокировании (время размагничивания – не более 1,5 с);
- выполняет гашение импульсных выбросов напряжения в момент включения/выключения электромагнитного замка до уровня, не превышающего 36В для варианта исполнения ALM-DV-01-12 и 64В для варианта ALM-DV-01-24;
- выполняет оптоэлектронную развязку сигнала от кнопки «ВЫХОД», что обеспечивает помехоустойчивое управление на расстоянии до 100 метров;
- обеспечивает световую индикацию для встроенного в замок устройства контроля состояния на основе датчика Холла. По световой индикации возможно выполнение периодического мониторинга состояния рабочих поверхностей замка в процессе эксплуатации. Этот сигнал в виде замыкания «сухих контактов» передается во внешнюю систему охранной сигнализации.
Напряжение питания DC, В 12 | Максимально допустимый выходной ток управления приборами индикации 0.8 А |
Ток потребления изделия, не более 30 мА | Максимально допустимый ток питания считывателей карточек прохода 200 мА |
Максимально допустимый выходной ток управления электромагнитным замком 0.8 А | Диапазон рабочих температур, °С -20…+45 |
Габаритные размеры, мм 85х75х40 |
