Назначение изделия
Предназначен для управления электрозапускаемой установкой газового, порошкового или аэрозольного пожаротушения одной взрывоопасной зоны в автоматическом или ручном (дистанционном) режимах.
Особенности

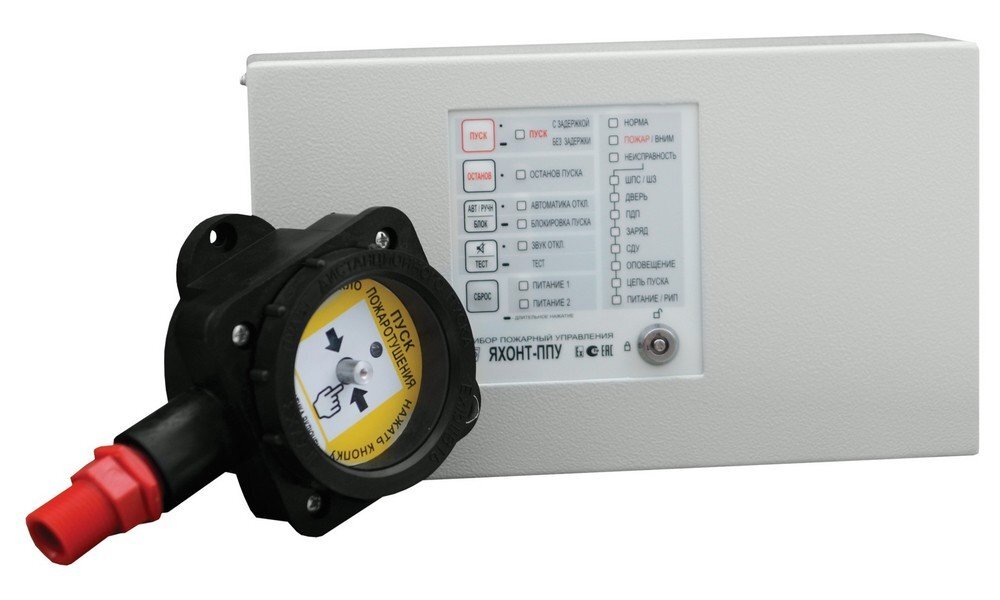

Прибор Яхонт-ППУ относится к связанному электрооборудованию (по ГОСТ Р 52350.11), имеет входные искробезопасные электрические цепи уровня ib подгруппы IIB, имеет маркировку взрывозащиты [Exib]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих входных цепей : 1) шлейф дистанционного пуска; 2) шлейф контроля дверей. Остальные цепи, подключаемые к прибору, не являются искробезопасными.
К прибору могут подключаться от одного до четырех пультов дистанционного пуска (далее ПДП) по двухпроводному искробезопасному шлейфу. ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2.
В искробезопасный шлейф контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели магнитоконтактного типа, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
Яхонт ППУ оснащен интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.
Дополнительная информция
В состав прибора Яхонт-ППУ кроме ПДП могут входить еще два устройства: 1) Модуль логический (МЛ) предназначен для организации перекрестного согласования пожаротушения четырех зон по заранее заданному алгоритму при поступлении импульса запуска от ПКП по одной из зон. Используется в помещениях с большой площадью и организуется при использовании приемно-контрольных приборов с четырьмя независимых выходами запуска АСПТ и четырех приборов «Яхонт-ППУ». 2) Блок реле (БР) предназначенный для увеличения количества подключаемых к ППУ исполнительных устройств - пиропатронов или электромагнитных клапанов. К одному ППУ можно подключить до двух БР. На выходе БР имеет три независимые группы «сухих» контактов на переключение с максимально допустимым током коммутации 10А. 3) Устройство контроля пиропатрона (УКП) предназначенное для подключения к выходу ХТ7 "Пиропатрон" параллельно нескольких исполнительных устройств, для контроля кабеля связи и целостности каждого из них.
Маркировка взрывозащиты: | Максимальное рабочий ток, коммутируемый выходными контактами, А: |
- прибора ППУ [Exib]IIB | - контакты «Не входи», «Уходи», «Вентиляция» 5 |
- пульта дистанционного пуска ExibIIBT6 | - контакты «Автоматика отключена» 0.25 |
Рабочий диапазон питающих напряжений на входе прибора, В 10.2…14.2 | Уровень ограничения тока выхода «Пиропатрон», А 2±0.1 |
Ток, потребляемый прибором в дежурном режиме, мА, не более 150 | Габаритные размеры, мм: |
Диапазон рабочих температур: | - прибор пожарный управления 255х148х85 |
- прибор пожарный управления -40…+60 | - пульт дистанционного пуска 168х100х84 |
- пульт дистанционного пуска -55…+70 | - модуль логический 150х110х32 |
- модуль логический -40…+60 | - блок реле 150х110х70 |
- блок реле -40…+60 | Масса, не более: |
Максимальное рабочее напряжение, коммутируемое выходными контактами, В: | - прибор пожарный управления 4 |
- контакты «Не входи», «Уходи», «Вентиляция» 220 | - пульт дистанционного пуска 1.2 |
- контакты «Автоматика отключена» 60 | - модуль логический 2 |
- блок реле 1 |
