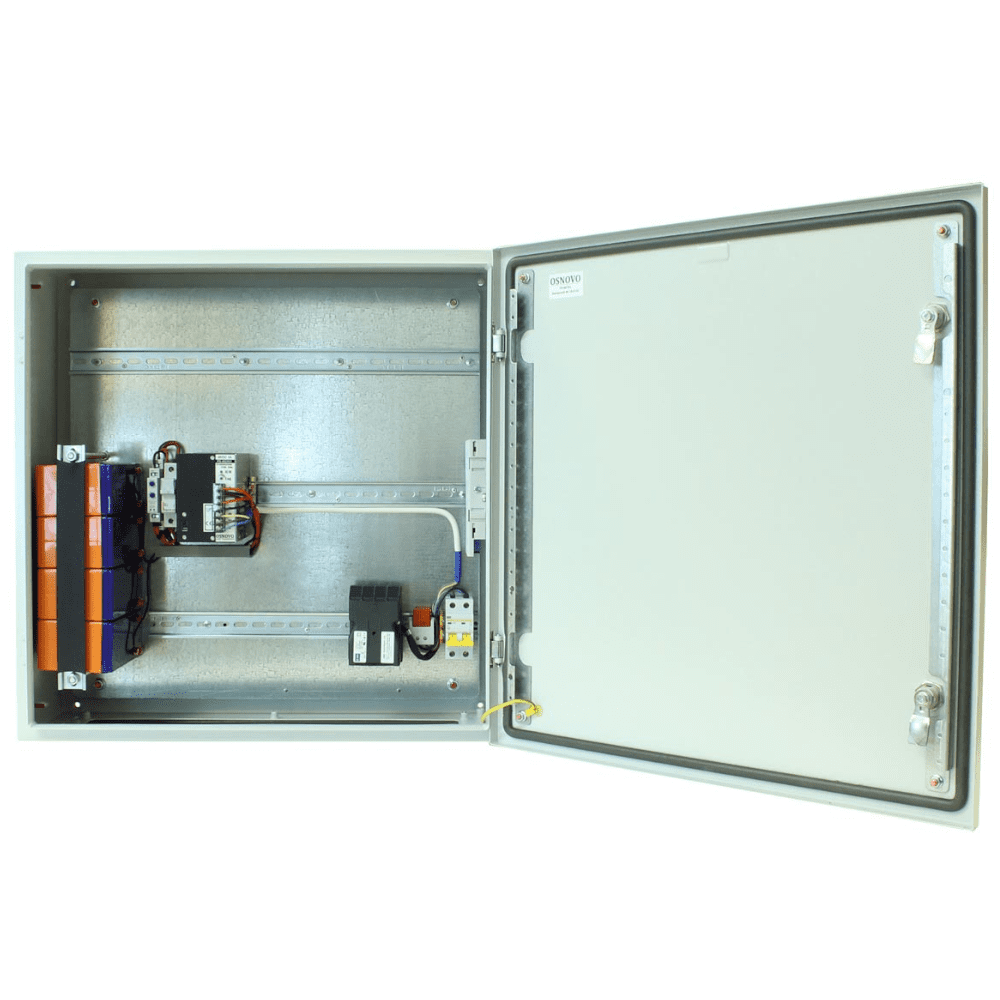

Станция Osnovo OS-66TB1 предназначена для монтажа и защиты оборудования при необходимости его установки на улице. Включает металлический шкаф и комплект встроенных устройств:
- Оптический кросс — разъемное соединение для коммутации волоконно-оптического кабеля с оборудованием.
- Промышленный блок питания DC 48 В (обеспечивает основным питанием встраиваемое оборудование мощностью до 240 Вт).
- Система обогрева: универсальный конвективный обогреватель для установки на DIN-рейку и термостат до +15 ?С поддерживают внутреннюю температуру термошкафа в границах 0 ?С... +50 ?С.
- Четыре свинцово-кислотных батареи 12 В емкостью 7 А·ч (общ U 48 В) для резервного питания. Защита АКБ от глубокой разрядки — реле контроля напряжения (40–80 В, 10A), от КЗ и перегрузок – плавкие вставки с держателем на DIN-рейку.
- Автоматический 2-фазный выключатель (10 A) — обесточивает станцию при КЗ или перегрузке.
Характеристики оптического кросса:
- Ложемент на восемь КДЗС60.
- Модуль на два SC-порта.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Габариты: 183*113*22 мм.

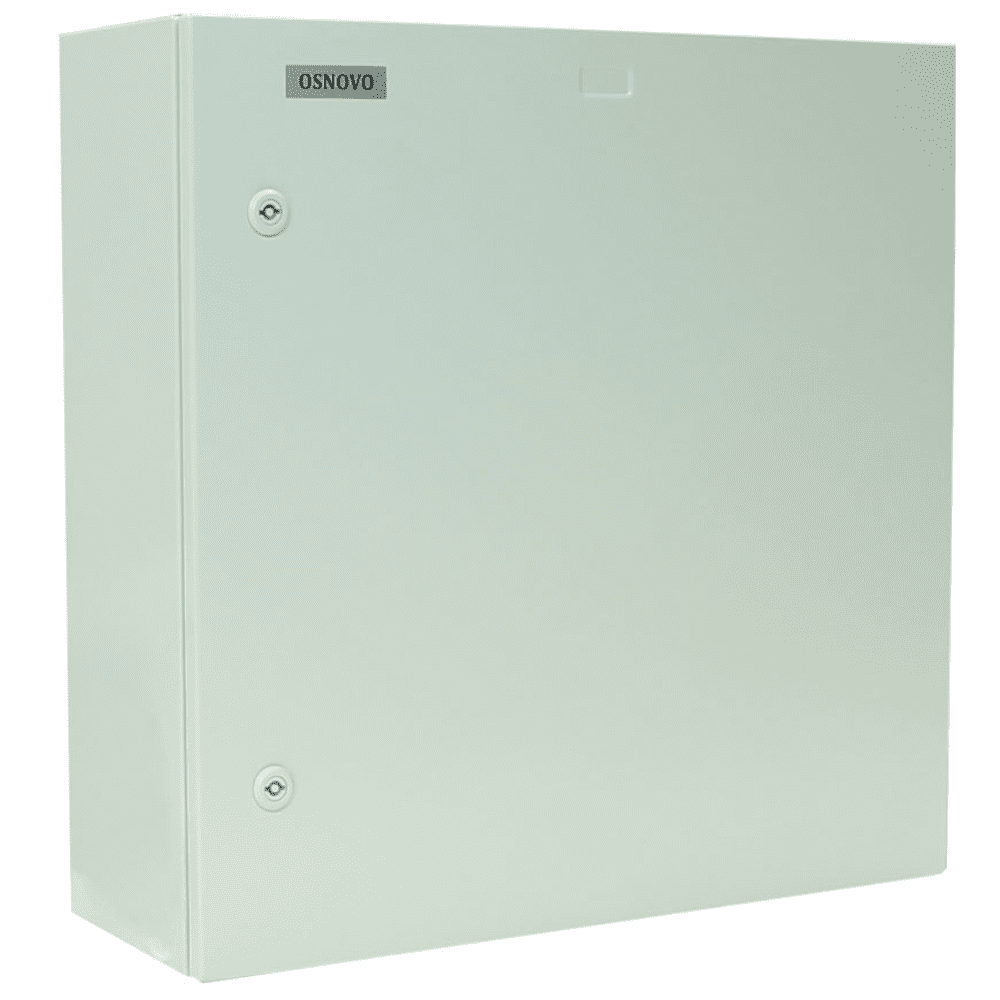

Для работы на улице круглый год корпус защищен от влаги и пыли по стандарту IP66, предусмотрен комплект гермовводов, климатическое исполнение в диапазоне температур — -40 ?С... +50 ?С. С учетом обогрева потребляемая мощность может достичь 540 Вт. Место на din-рейках, доступное для установки оборудования: на верхней — 640 мм, средней – 240 мм, нижней — 300 мм. Габариты — 600*600*210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- DIN-рейка 7.5*35 мм, 2.2 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
