Назначение изделия

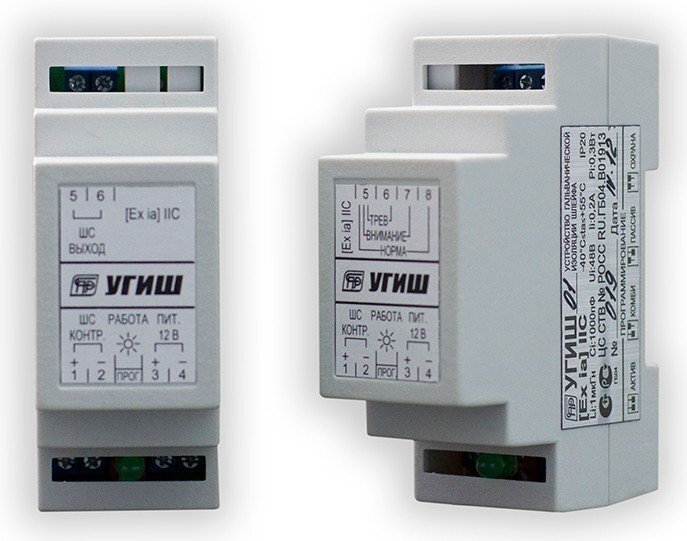

Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации приборов серии «Яхонт-И» (или аналогичных).
Особенности
•УГИШ-01 – вариант исполнения, который может подключаться к шлейфам любых искробезопасных ПКП за счет подбора внешних резисторов.
Маркировка по взрывозащите [Exia]IIC | Напряжение питания, B: |
Максимальные рабочие напряжение/ток, коммутируемые выходными контактами, В/А 48/0.2 | - от внешнего источника питания 9…14 |
Параметры шлейфов сигнализации: | Ток потребления, мА: |
- ток короткого замыкания ШС, не более, мА 18 | - не более 100 |
- количество шлейфов 1 | Степень защиты IP20 |
- суммарное сопротивление двух проводов каждого шлейфа, Ом 220 | Диапазон рабочих температур, °С -40…+55 |
- напряжение на ненагруженных входах, В 24 | Габаритные размеры мм 100х40х70 |
Масса, не более, кг 0.2 |
