Назначение изделия

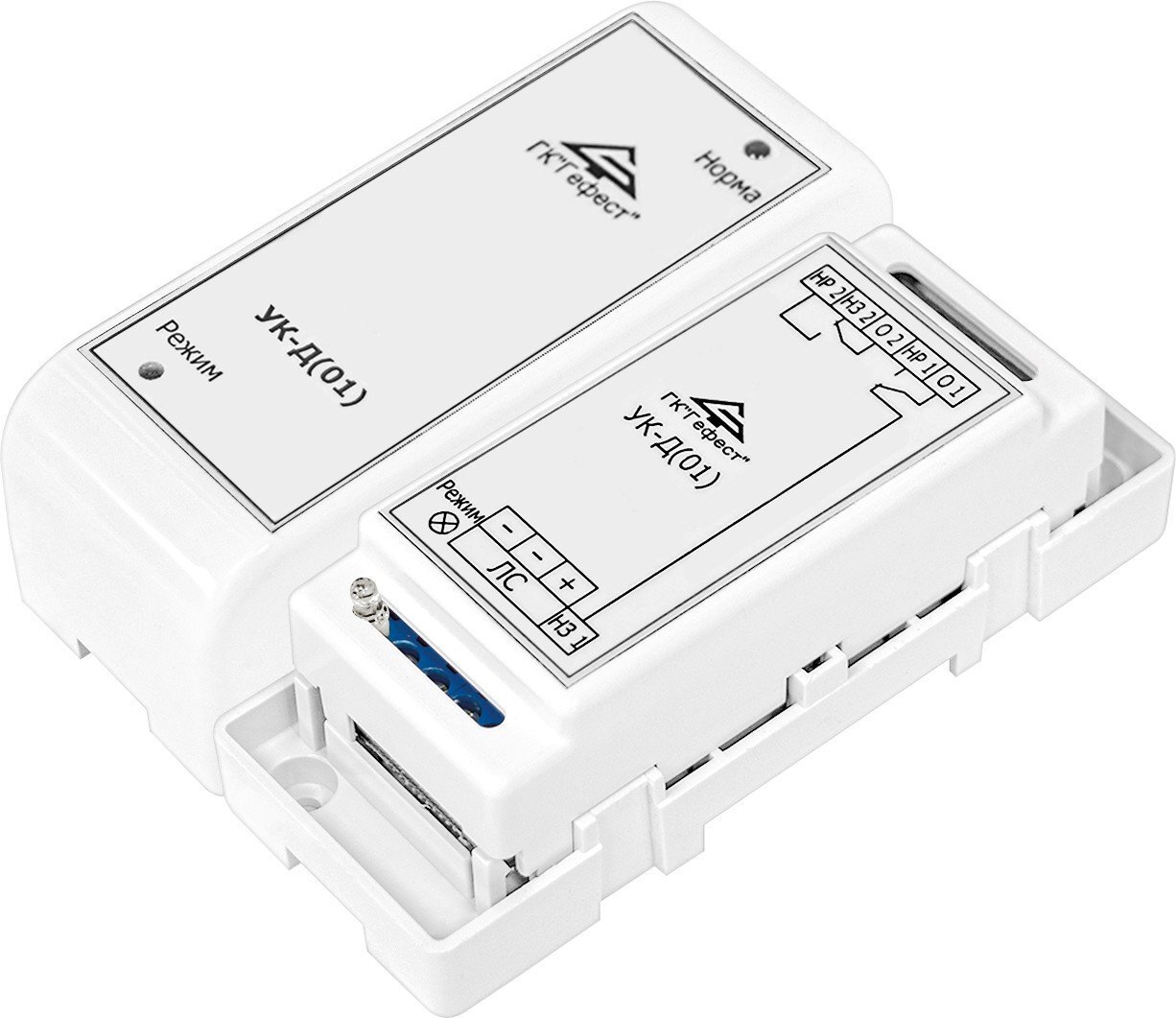

УК-Д(01) входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи управляющего устройства: центральный блок, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
УК-Д(01) применяется для включения / отключения устройств промышленной и пожарной автоматики.
Особенности
Для коммутации нагрузки в УК-Д(01) имеются две группы переключающих контактов.
Число подключаемых в ЛС устройств коммутации и диагностики УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к ЛС.
Напряжение питания, B: | Параметры релейных выходов: |
- по соединительной линии 20…28 | - кол-во релейных выходов 2 |
Ток потребления, мА: | - коммутируемое напряжение, В DC30/AC250 |
- в дежурном режиме не более 8 | - коммутируемый ток, А 3 |
- в режиме «НЕИСПРАВНОСТЬ» 8 | Степень защиты IP20 |
- в режиме «ПУСК» 30 | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 106х42х37 |
