Назначение изделия

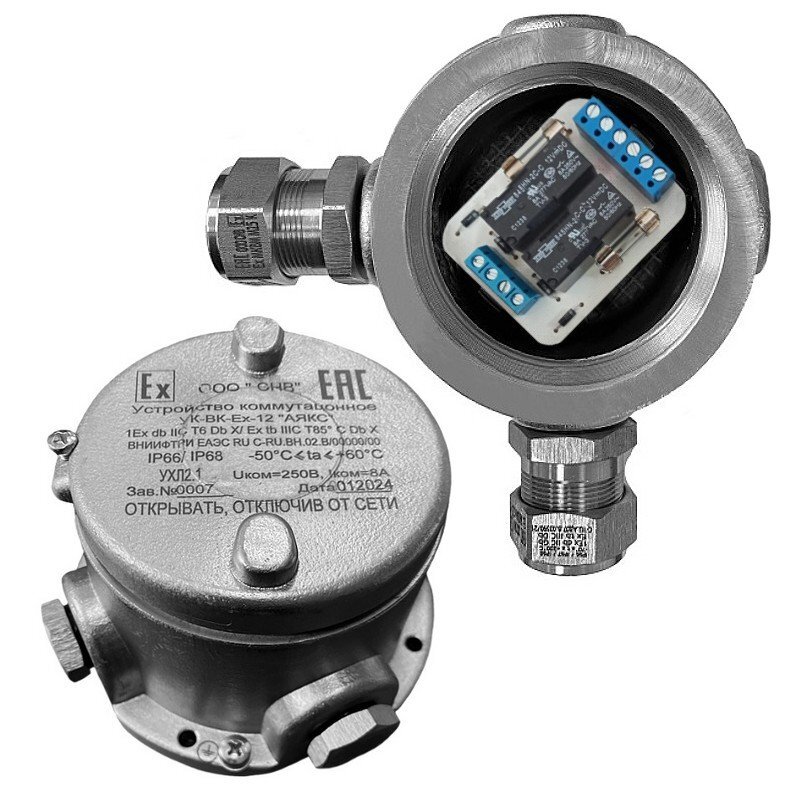

Устройство коммутационное взрывозащищенное УК-ВК-Ех АЯКС - коммутационное устройство, предназначенное для управления подключением и отключением приборов, входящих в состав систем охранной или охранно-пожарной сигнализации, коммутации исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или цепях постоянного тока до 30 В путем замыкания или размыкания контактов реле.
Дополнительное оборудование
(333951) - Ex-МКВМ М20 В, Каб. ввод для всех типов бронированного кабеля круглого сечения обжатие кабеля O 4-14 мм
(324381) - Ex-МКВМ М20 К, Каб. ввод для всех типов небронированного кабеля круглого сечения обжатие кабеля O 4-14мм
(333954) - Ex-МКВМ М20 КМ10, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц10
(333955) - Ex-МКВМ М20 КМ12, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц12
(333956) - Ex-МКВМ М20 КМ15, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц15
(333957) - Ex-МКВМ М20 КМ18, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц18
(324380) - Ex-МКВМ М20 КМ8, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в металлорукаве типа Р3Ц8
(333952) - Ex-МКВМ М20 Т1/2, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т1/2
(333953) - Ex-МКВМ М20 Т3/4, Каб. ввод для всех типов небронированного кабеля круглого сечения, проложенного в трубе Т3/4
Маркировка по взрывозащите 1EX DB IIC T6 DB Х/EX TB IIIC T85°C DB Х | Коммутируемое напряжение (максимальное), В 250 |
Тип реле НЗ/НР | Коммутируемый ток (максимальный), А 8 |
Количество реле 2 | Диапазон рабочих температур, °С -50…+60 |
Управляющее напряжение, В 24 | Степень защиты IP66/IP68 |
Ток катушки реле, мА, не более 55 | Габаритные размеры мм D117х85 |
