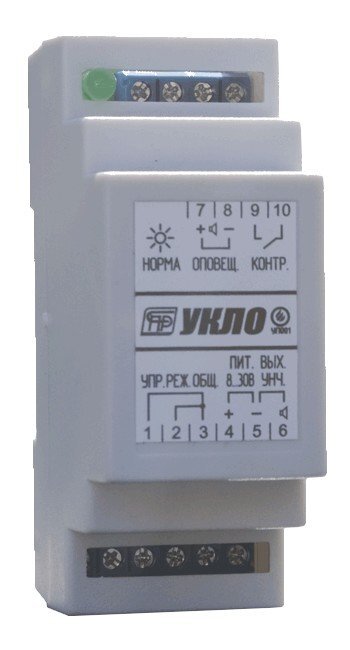

Назначение изделия
Предназначено для контроля целостности одной линии оповещения. Устройство может использоваться для увеличения нагрузочной способности прибора управления при управлении несколькими устройствами оповещения.
Особенности
- подключение до 10 акустических систем рассчитанных на работу в 100 В линии оповещения (суммарная мощность до 200 Вт) с контролем линии;
- контроль линий осуществляется только в дежурном режиме,
Режим работы оповещателей Нормально выключенный | Количество УО подключенных к выходу «Оповещение», шт 1…10 |
Диапазон напряжений питания, В 8…30 | Максимальное сопротивление проводов линии от ПУ до УКЛО, Ом, не более 220 |
Ток потребления в режиме контроля, мА, не более 25 | Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более 470 |
Максимальное коммутируемое напряжение по выходу «Контроль», В, не более 60 | Диапазон рабочих температур, °С -40…+85 |
Максимальный коммутируемый ток по выходу «Контроль», мА, не более 250 | Степень защиты IP20 |
Максимальный ток нагрузки по выходу «Оповещение», А, не более 3 | Габаритные размеры мм 92х37х58 |
Масса, не более, г 150 |
