Назначение изделия

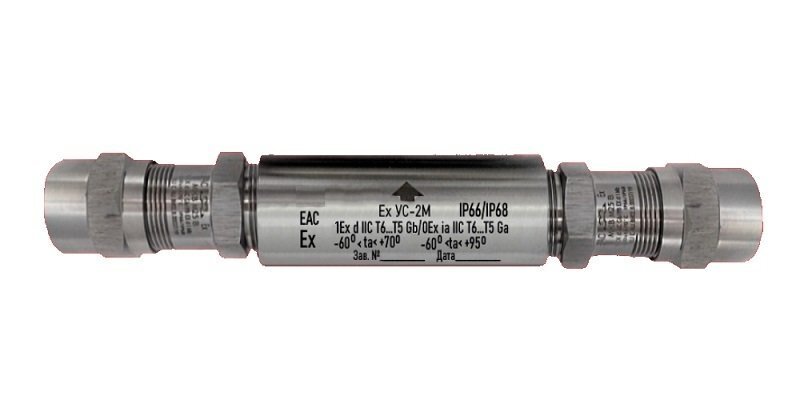

Устройство соединительное Ex УС-2 предназначено для соединения (разветвления) сигнальных кабелей, например в шлейфах сигнализации, линиях связи и телекоммуникаций, в цепях систем управления и автоматики и т.п.
Устройство Ех УС-2 комплектуются сменными металлическими кабельными вводами Ex МКВМ или аналогичными вводами МКВ количеством 2-х штук. Устройство может оснащаться резьбовыми переходниками, предназначенными для перехода с отверстий в корпусе М75, М90, М100 и подсоединения кабельных вводов М25, М32, М40, М50, М63. Кабельные вводы и переходники изготовлены из нержавеющей стали марки, стали с антикоррозионным покрытием, латуни или латуни с антикоррозионным покрытием.
Устройство Ех УС-2 комплектуются пластиковыми клеммниками с диаметром подключаемого кабеля от 2.5 мм2 до 10 мм2. Количество клеммных пар - 8.
Маркировка по взрывозащите 1Еx db IIC T6…T5 Gb/0Еx ia IIC T6…T5 Ga | Электрические параметры: |
Максимальные входные искробезопасные параметры: | - напряжение не более, В 400 |
- напряжение Ui, В, не более 30 | - ток не более, А 30 |
- ток Ii, мА, не более 10 | - сечение подключаемой жилы 2.5…10 мм.кв |
- мощность Pi, Вт, не более 1.2 | Степень защиты IP66/IP68 |
- внутренняя индуктивность Li, мкГн, не более 10 | Диапазон рабочих температур, °С -60…+70 |
- внутренняя емкость Ci, пФ, не более 50 | Габаритные размеры мм D36х387 |
Масса, не более, кг 3.5 |
