Назначение изделия

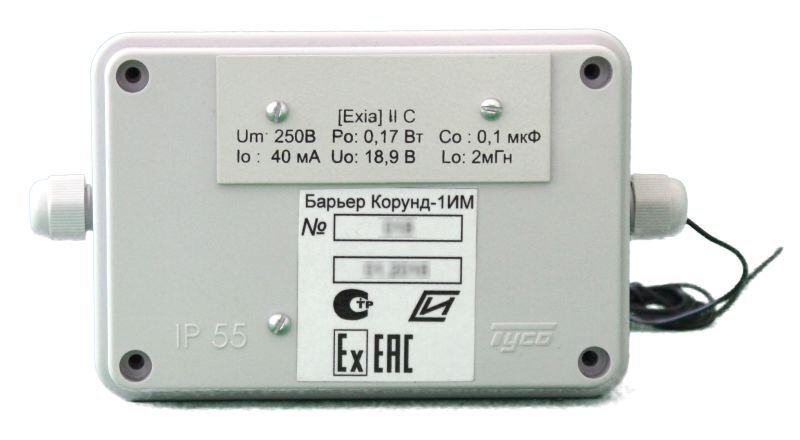

«Барьер Корунд 1ИМ» предназначен для формирования конечного участка шлейфа приёмно-контрольного прибора, как искробезопасная электрическая цепь, которая гальванически разделяется со шлейфом самого прибора, цепями промышленной сети и контуром заземления. Обеспечивает защиту искробезопасных цепей при воздействии на барьер напряжения до 250 В.
Особенности
- широкий диапазон рабочих температур (от минус 30 до +50°С) позволяет применять прибор на не отапливаемых объектах (типа складов или хранилищ) во всех климатических зонах России;
- трансляция в шлейф приёмно-контрольного прибора извещений: "НОРМА"; "ВНИМАНИЕ"; "ПОЖАР (ТРЕВОГА)"; "НЕИСПРАВНОСТЬ";
сброс тревожного извещения пожарных извещателей выключением питания ШС на 2 секунды.
Маркировка по взрывозащите [Exia]IIC | Ток потребления, мА: |
Количество шлейфов 1 | - максимальный 60 |
Напряжение в шлейфах, В 9…13 | Коммутируемое выходными контактами реле напряжение/ток 12-220 В/0.1-1.0 А |
Максимально допустимый ток в шлейфе 1 мА | Диапазон рабочих температур, °С -30…+50 |
Напряжение питания, B: | Степень защиты IP40 |
- от внешнего источника питания 11…15 | Габаритные размеры мм 90х70х70 |
Масса, не более, кг 0.2 |
