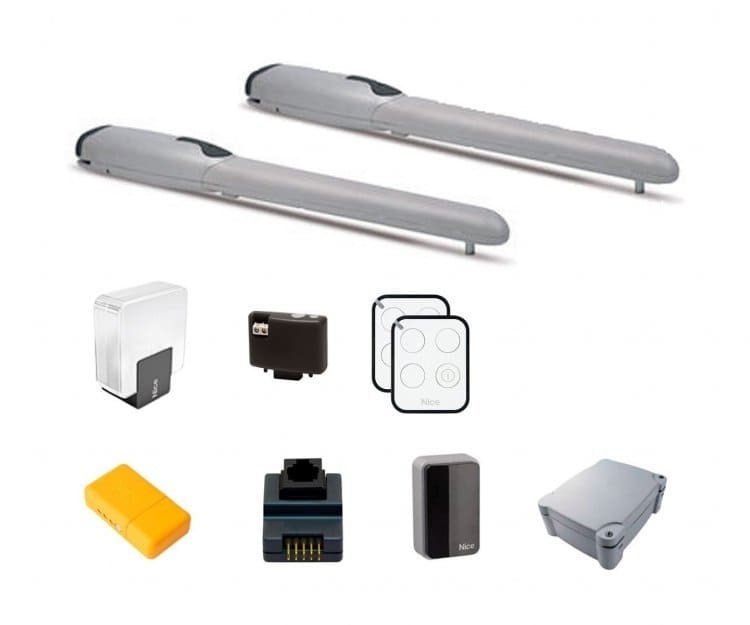

Комплект Nice PROVIEWWINGO5BDKCE для автоматизации распашных ворот (створки длиной до 3.5 м, весом до 500 кг) состоит из двух приводов WG5000, электронного блока управления MC800, фотоэлементов Medium EPM, приемника OXIBD, двух пультов ДУ ON3EBD, блока программирования Pro-View, сигнальной лампы ELAC, IBT4N — адаптера шины BUS4T для подключения IT4WIFI и O-View к приводам и блокам управления.
WG5000
Линейный электромеханический привод с разъемом SM поддерживает блокировку и разблокировку механическим ключом (в комплекте). Корпус выполнен из алюминиевого сплава. Класс изоляции — F. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 920*98*95 мм. Вес — 6 кг.
Характеристики:
- Номинальная нагрузка — 600 Н, максимальная — 1700 Н.
- Длина хода — 470 мм.
- Скорость — 0.013 м/с (максимальная, без нагрузки).
- Питание — 230 В АC, мощность: максимальная — 200 Вт, номинальная — 130 Вт.
- Номинальная интенсивность — 30 циклов в час.
- Технический ресурс — 45 000 ~ 125 000 циклов.
EPM
Фотоэлемент (релейные D-датчики присутствия по EN 12453) — передатчик (TX) и приемник (RX) с двойным антибликовым контуром — реагирует на присутствие за 30 мс. Угол обзора — 20?. Дальность действия: рабочая — 15 м, максимальная — 30 м. Питание — 24 В (DC и AC), 12 В DC. Защита корпуса от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +55 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
MC800
Блок, управляющий приводами, укомплектован DIP-переключателем для программирования функций. Поддерживает подключение радиоантенны, концевых выключателей, электрозамка, индикатора открытых ворот. Из интерфейсов на борту разъем SM для радиоприемника, два входа устройств безопасности, порт IBT4N для устройств BusT4. Питание — 230 В AC. Энергопотребление — макс. 900 Вт. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP54. Размер — 310*232*122 мм. Вес — 4.1 кг.
Функциональность:
- Распознавание и запоминание подключенных устройств (BlueBus).
- Режимы: автоматический, полуавтоматический, коллективного использования, частичного распахивания створок.
- Настройка усилия, задержки маневра створки, длительности подачи пускового тока.
- Проверка исправности устройств безопасности перед выполнением любого действия (функция «Фототест»).
- Выполнение маневра даже при неисправном устройстве безопасности (функция «Двигать в любом случае»).
- LED-индикация необходимости ТО, режимов работы, неисправностей.
Pro-View
Блок рассчитан на программирование, управление и диагностику устройств Nice по Wi-Fi со смартфона на базе ОС Android 6 и выше (с приложением App myNicePro) без использования точки доступа. Поддерживает основные функции программаторов O-View и O-Box. Питание: через microUSB — 5 В DC (0.5 А), T4 (RJ-11) — 24 В DC, резервное — две батареи NiMh типоразмера AA (в комплект не включены). Потребляемая мощность — 1.5 Вт. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP30. Размер — 113*64*33 мм, вес — 100 г. В комплект входят зарядное устройство, USB-кабель, соединительный кабель шины Т4.
Функциональность:
- Интерфейсы: питания — microUSB, подключения к радиоприемнику — SM, устройству памяти — BM, блоку управления — T4.
- Встроенная антенна Wi-Fi, 2.4 ГГц, IEEE 802.11b/g/n.
- Шифрование — WEP, WPA-PSK и WPA2-PSK.
- Двухполосная радиопередача на частоте 433.54 ~ 433.92 МГц.
- Индикация питания, статуса каналов радио и Wi-Fi.
OXIBD
4-канальный приемник с обратной связью оснащен антенной (433.92 МГц), памятью на 1024 одно- и 750 двусторонних передатчиков и LED-индикатором. Работает по радиопротоколу Nice с ячеистой сетью (дальность — до 500 м). Передает подтверждение полученной команды, данные о статусе ворот (открыто, закрыто). Чувствительность — –108 дБм. Питание (от блока управления) — 5 В DC. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5*41.9*18 мм. Вес — 22 г.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с обратной связью и динамически изменяемым кодом укомплектован тремя функциональными и одной информационной кнопкой. Питание — батарея CR2032 (3 В). Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?C... +55 ?C. Размер — 45*56*11 мм. Вес — 18 г.
ELAC
Белая LED-лампа с интегрированной антенной 433.92 МГц поддерживает режим мигания (5 с. включена, 10 с. отключена). Питание — 90 ~ 240 В AC. Потребляемая мощность — 5 Вт. Рабочие температуры — –20 ?С… +50 ?С. Защита от пыли и влаги — IP44. Размер — 132*72*155 мм. Вес — 220 г.
