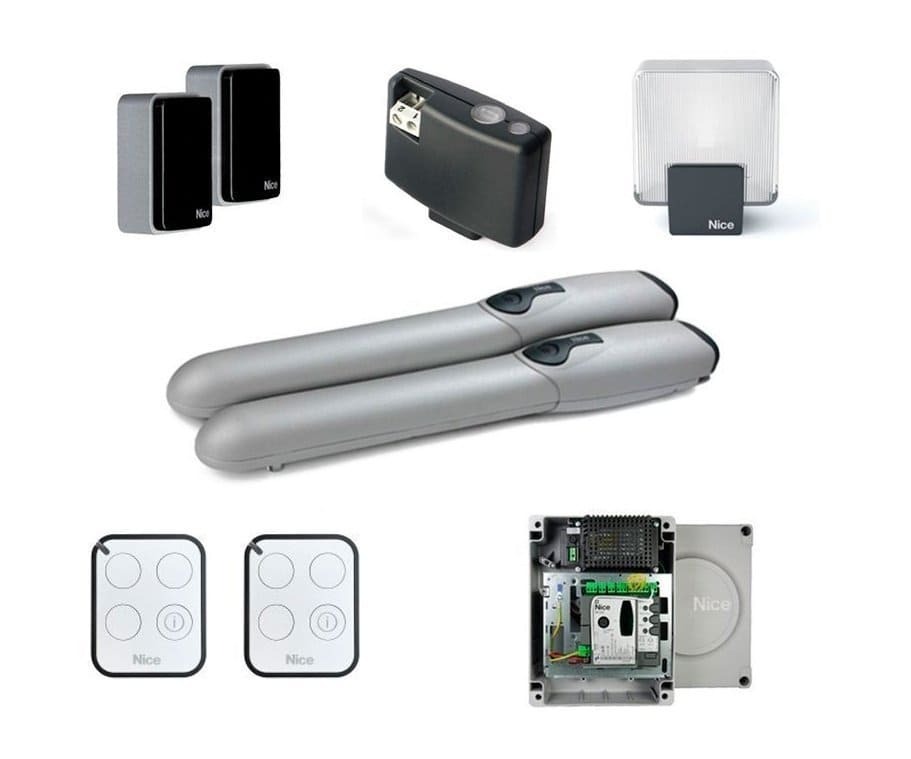

Комплект Nice WINGO5024BDKCE для распашных ворот рассчитан на створки шириной до 3.5 м, весом до 500 кг. Включает в себя два электропривода WG5024, блок управления MC424L, пару фотоэлементов EPM, приемник OXIBD, два пульта ДУ ON3EBD и сигнальную лампу ELDC.
WG5024
Привод обнаруживает механические помехи, работает под управлением внешнего блока, поддерживает подключение электромеханического замка мощностью до 15 Вт.
Характеристики:
- Толкающие усилие: номинальное — 500 Н, максимальное — 1500 Н.
- Скорость без нагрузки — 0.016 м/с, с нагрузкой — 0.012 м/мин.
- Длина хода — 460 мм.
- Блокировка и разблокировка вручную (ключ в комплекте).
- Номинальное количество циклов — 40.
- Ресурс (зависит преимущественно от размера и веса створки) — 80 000 ~ 250 000 циклов.
- Рабочие температуры — –20 ?С… +50 ?С.
- Защита корпуса от пыли и влаги — IP44, материал — алюминий
- Питание — 24 В DC.
- Энергопотребление: номинальное — 50 Вт, максимальное — 85 Вт.
- Потребляемый ток: номинальный — 2 А, максимальный — 3.5 А.
- Размер — 920*98*95 мм.
- Вес — 6 кг.
OXIBD
4-канальный приемник работает по радиопротоколу Nice (ячеистая технология), обеспечивающему дальность трансляции до 500 м. Передает данные о состоянии автоматики, полученной команде. Оснащен антенной и LED-индикатором. Память рассчитана на 1024 односторонних и 750 двусторонних передатчиков. Частота — 433.92 МГц. Чувствительность — –108 дБм. Питание — 5 В DC (от привода). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм, вес — 22 г.
ON3EBD
Двухсторонний 3-канальный пульт ДУ с частотой 433.92 МГц, динамически изменяемым кодом оборудован тремя функциональными и информационной кнопкой (получение информации о состоянии автоматики). Работает от литиевой батареи (3 В) CR2032. Защита от пыли и влаги — IP40. Рабочие температуры — –5 ?С… +55 ?С. Размер — 45*56*11 мм, вес — 18 г.
MC424L
Электронный блок управления приводом мощностью до 75 ВА укомплектован SM-разъемом для радиоприемников серий OXI, SMXI и SMXIS, портами для источников резервного (батарея АКБ PS124) или альтернативного (солнечная панель) питания, входом «Стоп», разъемом IBT4N для устройств с интерфейсом BusT4, клеммами приводов и радиоантенны, тремя кнопками программирования функций, сетевым и сервисным предохранителями, индикаторами неисправностей.
Характеристики:
- Автозакрывание створок после заданного времени ожидания (5 ~ 80 с.).
- Неполное открывание створок.
- Проверка работоспособности устройств безопасности перед выполнением какого-либо действия.
- Программирование крайних положений.
- Проверка состояния ворот (открыты, закрыты).
- Режим энергосбережения.
- Длина кабеля до привода, замка — до 10 м, антенны — 20 м (рекомендовано 3 м), основного источника питания — 30 м, солнечной батареи — 3 м.
- Стандарт защиты от пыли и влаги — IP54.
- Рабочие температуры — –20 ?С… +55 ?С.
- Питание — 230 В AC.
- Номинальная потребляемая мощность — 50 Вт.
- Размер — 230*125*300 мм.
- Вес — 4.1 кг.
EPM
Фотодатчик состоит из передатчика (TX) и приемника (RX), синхронизируемых для предупреждения интерференции. Оснащен релейным выходом, поддерживает технологию двойного антибликового контура для защиты от солнечных лучей. Время срабатывания — до 30 мс. Радиус действия — до 30 м (номинальный — 15 м), средний угол обзора линз 20?. Питание — 24 В DC, 24 В AC, 12 В DC. Суммарный (TX и RX) потребляемый ток — макс. 55 мА. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +55 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
ELDC
Светодиодная лампа белого света (антенна 433.92 МГц) поддерживает режим тревожного мигания (вспышка и пауза по 5 с.). Поставляется в пластиковом корпусе с кронштейном для универсального крепления. Соответствует стандарту защиты от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Питание — 12 ~ 36 В. Размер — 132*72*155 мм.
