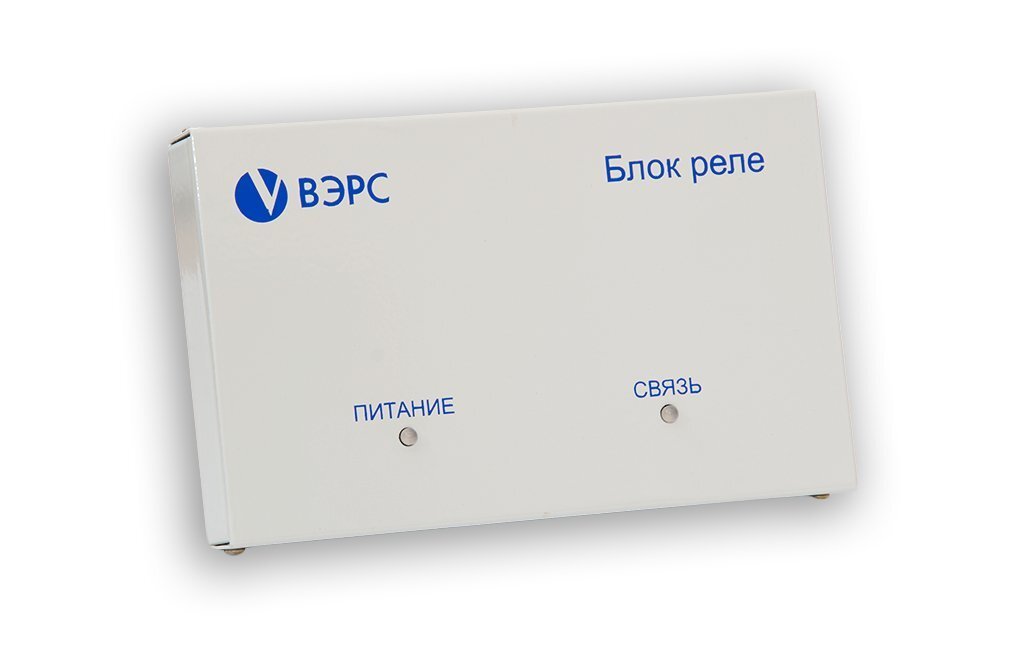

Назначение изделия
Устройство предназначено для подключения дополнительных релейных выходов к приборам ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ПК2,4,8,16,24 версии 3.1 и 3.2 для управления технологическим оборудованием и силовыми цепями на объекте (включение знаков безопасности, эвакуационного освещения, противодымных заслонок, запуск или отключение систем вентиляции и кондиционирования), а также для выдачи раздельных сигналов ОПС на пульты централизованного наблюдения или другие приборы охранно-пожарной сигнализации.
Особенности
- двухсторонняя связь с приборами ВЭРС-ПК LAN, ВЭРС-ПК ТРИО-М, ВЭРС-LEON, ВЭРС-HYBRID, ВЭРС-ПК2,4,8,16,24 версии 3.1 и 3.2 по интерфейсу RS-485 с индикацией потери связи;
- максимальная длина интерфейсной линии – 1500 м;
- возможность параллельной работы до 15-ти ВЭРС-БРУ Версия 3.1 под управлением одного ВЭРС-ПК Версия 3.1 и 3.2;
- гибкое программирование с персонального компьютера по USB-интерфейсу с помощью универсального программного обеспечения «ВЭРС Конфигуратор»;
- работа в режиме открытого протокола.
Количество РС+БРУ, подключаемых к прибору:
ВЭРС-ПК2 - до 2
ВЭРС-ПК4 - до 4
ВЭРС-ПК8 - до 8
ВЭРС-БРУ 16/24 - до 15
Количество выходов: | - от источника 12 В, не более 350 |
- типа «сухие контакты» 8 | Максимально допустимые токи и напряжения: |
Напряжение питания, B: | - максимальное коммутируемое напряжение, В ~250 |
- постоянного тока 11…14 | - максимальный коммутируемый ток, мА 10 |
Ток потребления, мА: | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 190х114х31 |
