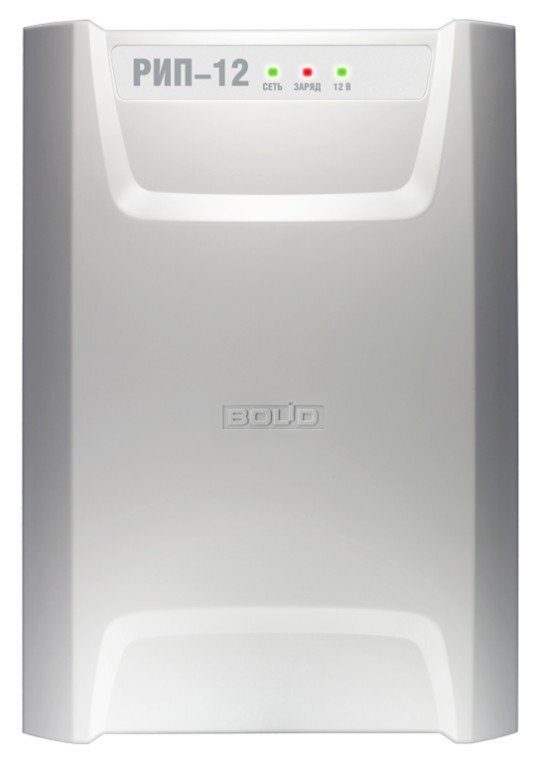

Назначение изделия
Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Особенности
* - Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
* - Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
* - Контроль напряжения АБ и исправности цепей ее подключения
* - Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
* - Защита от превышения допустимого напряжения на АБ
* - Световая индикация и звуковая сигнализация аварийных состояний
* - Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
* - Выход «Авария сети» для дистанционной сигнализации
* - Тип монтажа – поверхностный, настенный
Дополнительное оборудование
(283923) - АБ 1217К, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 5 лет
(283927) - АБ 1217С, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 12 лет
(283932) - АБ 1217М, Аккумулятор 12В / 17 Ач; выводы Н-М5; срок службы 15 лет
(284706) - ETALON FORS 1218, Аккумулятор герметичный 12В/18 Ач
(222367) - Delta DT 1218, Аккумулятор герметичный 12В/18 Ач
(208943) - Delta DTM 1217, Аккумулятор герметичный 12В/17 Ач
Тип устройства Источник вторичного электропитания резервированный | - при питании от аккумуляторной батареи 9.5…13.5 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 120 |
Диагностические выходы тип "ОК": "Авария" | Выходной ток, А: |
Напряжение питания, B: | - номинальный при наличии основного питания 3 |
- от сети переменного тока 150…250 | - максимальный при наличии основного питания 4 |
Потребляемая мощность: | Тип используемого аккумулятора 12 В 17 А·ч |
- от сети переменного тока 100 ВА | Количество аккумуляторов, шт 1 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от сети переменного тока, А 0.5 | Защита аккумулятора от глубокого разряда Есть |
- при питании от резервного источника питания, А 0.04 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 9.6…10.8 |
Выходное напряжение, В: | Степень защиты IP30 |
- при питании от сети переменного тока 13…14.2 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 230х320х110 |
